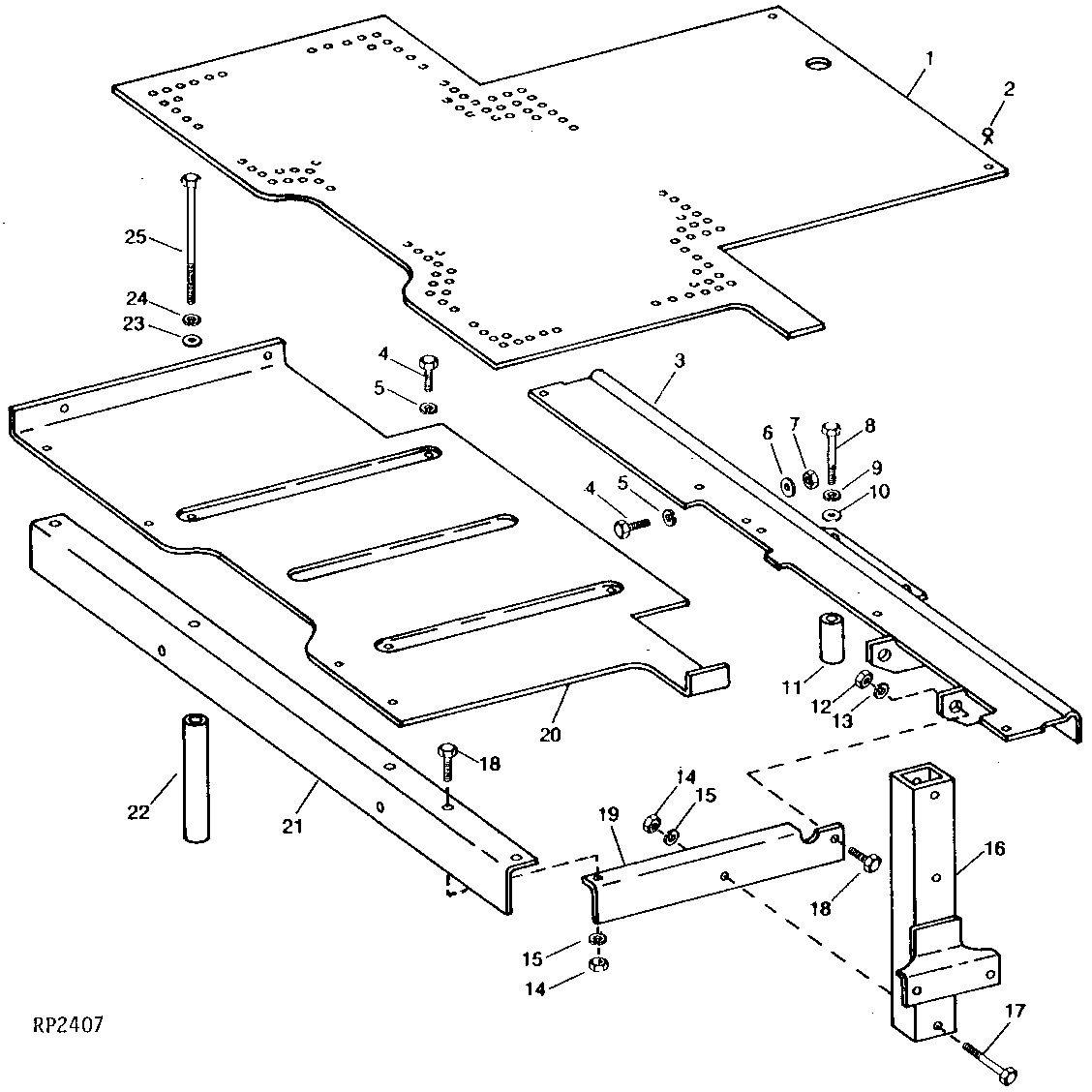

PLATFORM AND CONSOLE SUPPORT [05F17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R53694	1	MAT	-
2	R51548	2	STUD	-
3	AR55328	1	SUPPORT	-
4	19H2284	4	Cap Screw	3/8" X 7/8"
5	12H304	4	Lock Washer	3/8"
6	24H1305	2	Washer	13/32" X 13/16" X 0.065"
7	14H1076	2	Nut	3/8"
8	19H2128	2	CAP SCREW	3/8" X 3"
9	12H304	2	Lock Washer	3/8"
10	24H1305	2	Washer	13/32" X 13/16" X 0.065"
11	R55166	2	Spacer	(SUB FOR R51214)
12	14H1087	1	Nut	3/8", (SUB FOR R53670)
13	R53668	1	THRUST WASHER	-
14	14H1087	3	Nut	3/8", (SUB FOR R53670)
15	R53668	3	THRUST WASHER	-
16	AR54700	1	SUPPORT	-
17	19H1944	1	Cap Screw	3/8" X 2-3/4"
18	R53663	2	SELF-LOCKING SCREW	-
19	R50591	1	BRACKET	-
20	R65696	1	PLATFORM	(SUB FOR R50588)
21	R51211	1	SUPPORT	-
22	28H3322	2	Bushing	3/8" X 5-51/64", (NLA)
23	24M7096	2	Washer	10.500 X 18 X 1.600 MM
24	12H304	2	Lock Washer	3/8"
25	08H4732	2	CAP SCREW	3/8" X 6-3/4"

PLATFORM AND CONSOLE SUPPORT [05F17]
