Открытый узел

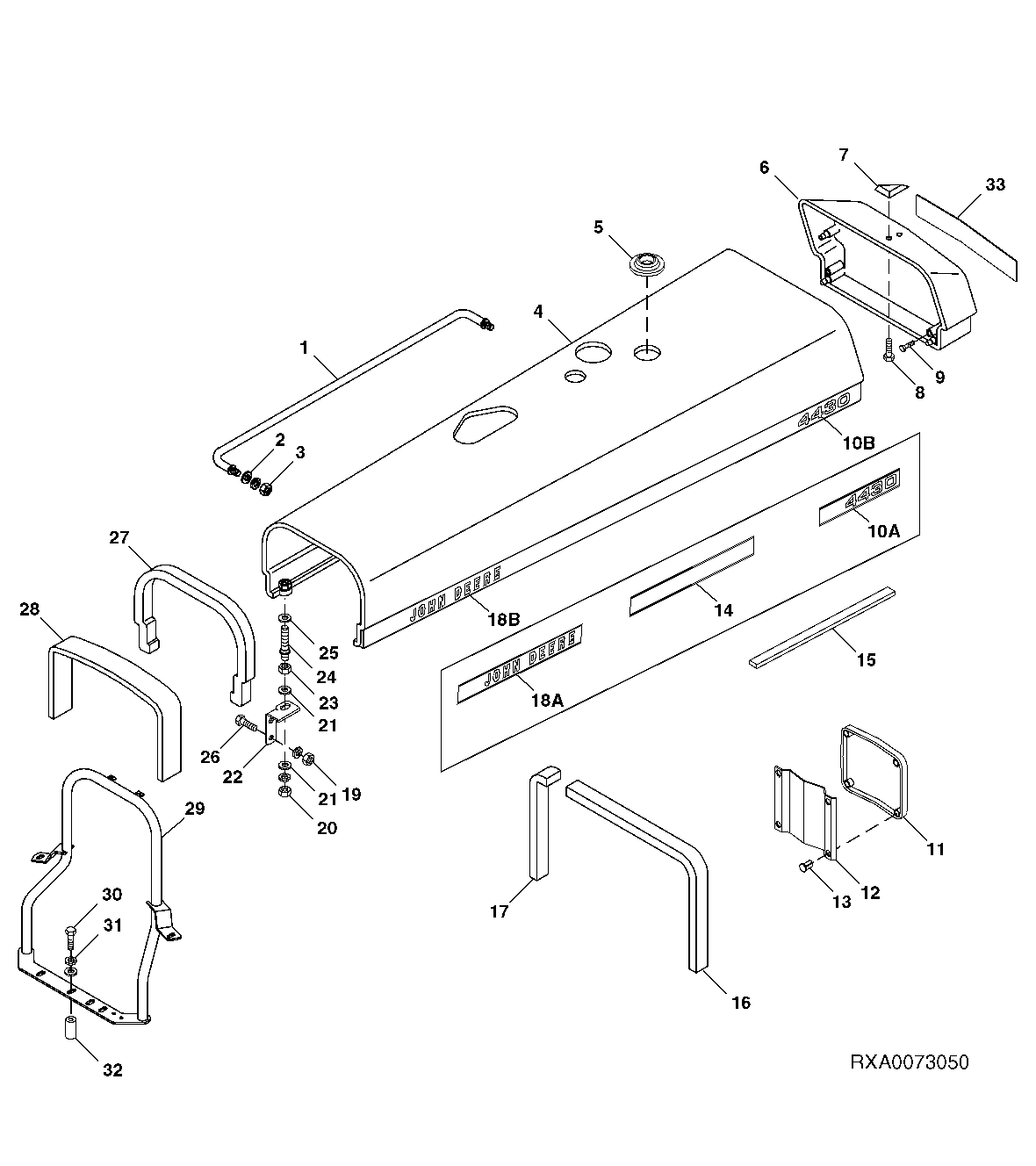

HOOD, SUPPORTS, AND BAFFLES [04J01]

HOOD, SUPPORTS, AND BAFFLES [04J01]

HOOD, SUPPORTS, AND BAFFLES [04J01]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

HOOD, SUPPORTS, AND BAFFLES [04J01]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R57135	1	Handle	(ALSO ORDER (2) 12H304, (2) 14H1076 AND (2) 24H1306) (SUB FOR R53209)
2	24H1306	2	Washer	13/32" X 1" X 0.035"
3	14H1076	2	Nut	3/8"
3	12H304	2	Lock Washer	3/8"
4	AR55271	1	HOOD	(LESS AIR STACK) (SUB RE15116, R62087, 12H304 AND 14H1076)
4	AR76142	1	HOOD	(LESS AIR STACK) (SUB RE15116)
4	AR56277	1	HOOD	(AIR STACK) (SUB RE15117, R62087, 12H304 AND 14H1076)
4	RE15117	1	HOOD	(AIR STACK) (SUB FOR AR76143)
5	R39613	1	GROMMET	(SUB R82873)
6	R52363	1	EXTENSION	-
7	R50736	1	MOLDING	(SUB R73259)
8	37H49	2	Screw	NO. 10 X 1/2"
9	R52760	6	Screw	-
11	AR77663	1	MEDALLION	(SUB R82804 AND (2) R158003) (SUB FOR R53602)
11	R82804	1	MEDALLION	(SUB FOR R62896 OR R67028)
12	AR60518	1	BRACKET	(SUB AR79161)
12	AR79161	1	BRACKET	-
12	R158003	8	Tape	(SUB FOR R63933)
13	R53611	4	PLUG	-
14	R53699	2	LABEL	(SUB R63411, R63422, R63412, R63423 AND R63414)
15	R51172	2	ISOLATOR	-
16	-	1	Part 25	38 X 38 X 622 MM (1-1/2" X 1-1/2" X 24") (MAKE FROM R43753) (HOOD TO RADIATOR, R.H.)
17	-	1	Part 26	38 X 38 X 356 MM (1-1/2" X 1-1/2" X 14") (MAKE FROM R43753) (HOOD TO RADIATOR, L.H.)
19	14H1076	3	Nut	3/8"
19	12H304	3	Lock Washer	3/8"
20	14H1076	2	Nut	3/8"
20	12H304	2	Lock Washer	3/8"
21	24H1305	4	Washer	13/32" X 13/16" X 0.065"
22	R52997	1	BRACKET	L.H.
22	R52996	1	BRACKET	R.H.
23	14H732	2	Nut	3/8"
24	R50199	2	Stud	-
25	24H1122	2	Washer	3/8" X 7/8" X 0.083"
26	19H1936	3	Cap Screw	3/8" X 3/4"
27	R56493	1	PAD	-
28	-	1	Part 43	(SOUND-GARD BODY) (NLR)
29	AR54338	1	SUPPORT	(SOUND-GARD BODY)
30	19H2128	2	CAP SCREW	3/8" X 3"
30	12H304	2	Lock Washer	3/8"
31	24H1305	2	Washer	13/32" X 13/16" X 0.065"
32	R55166	2	Spacer	(SOUND-GARD BODY) (SUB FOR R51214)
33	R63414	1	LABEL	-
10A	R53698	1	LABEL	(SUB R63411, R63422, R63412, R63423 AND R63414)
10B	R63422	1	LABEL	R.H.
10B	R63423	1	LABEL	L.H.
18A	R53701	1	Label	L.H. (SUB R63411, R63422, R63412, R63423 AND R63414)
18A	R53700	1	Label	R.H. (SUB R63411, R63422, R63412, R63423 AND R63414)
18B	R63412	1	Label	L.H. (SUB R65862)
18B	R63411	1	Label	R.H. (SUB R65862)
