Открытый узел

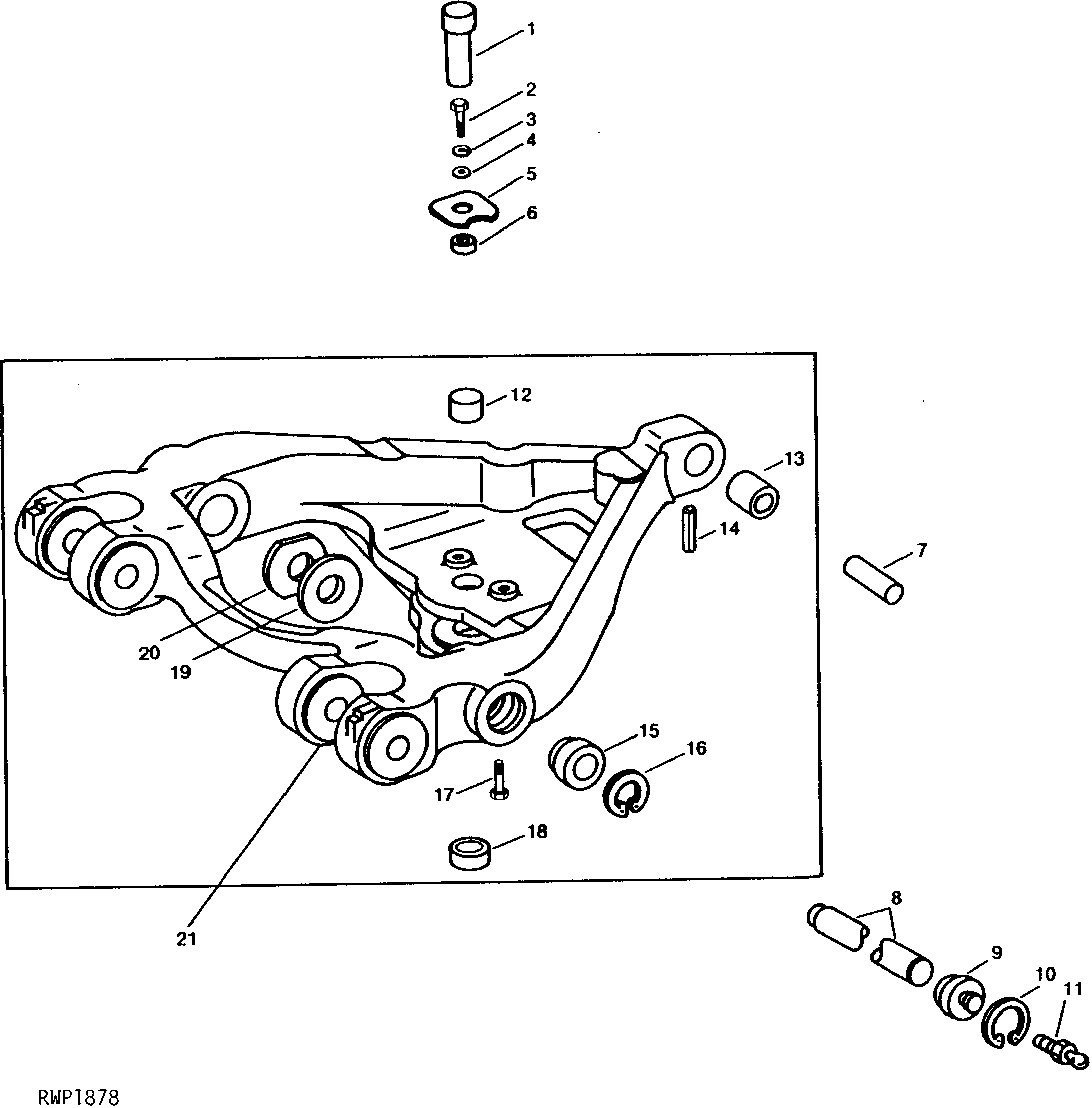

DRAWBAR FRONT SUPPORT [04F04]

DRAWBAR FRONT SUPPORT [04F04]

DRAWBAR FRONT SUPPORT [04F04]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

DRAWBAR FRONT SUPPORT [04F04]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R56728	1	Dowel Pin	-
1	AR44189	1	PIN	-
2	19H2284	2	Cap Screw	3/8" X 7/8"
2	19H1732	1	Cap Screw	3/8" X 1-1/4"
3	12H304	2	Lock Washer	3/8"
3	12H304	1	Lock Washer	3/8"
4	A147R	1	WASHER	-
5	R34253	1	RETAINER	(SUB R96420, A147R, R28040, 19H1732 AND 12H304)
5	R56729	1	Retainer	(SUB R96420)
6	R28040	1	WASHER	-
7	R26503	1	DOWEL PIN	-
8	R46513	1	PIN	-
9	R46514	2	RETAINER	(SUB R65531 AND JD7759)
9	R65531	2	RETAINER	-
10	N107859	2	Snap Ring	-
11	JD7759	2	Lubrication Fitting	-
12	R40557	1	BUSHING	-
13	R31438	1	BUSHING	-
14	34H309	1	Spring Pin	1/4" X 5/8"
15	R71476	2	BUSHING	(SUB FOR R41084)
16	L1610N	2	Snap Ring	-
17	19H2020	2	Cap Screw	5/16" X 1/2"
18	R40558	1	BUSHING	-
19	R47566	1	WASHER	1.22 MM (.048")
19	R47567	1	WASHER	0.91 MM (.036")
19	R47568	1	WASHER	1.58 MM (.062")
20	R47566	1	WASHER	-
21	AR60944	1	SUPPORT	(MARKED R53559, R53560 OR R53561)
21	AR83603	1	BRACKET	(MARKED R65535)
