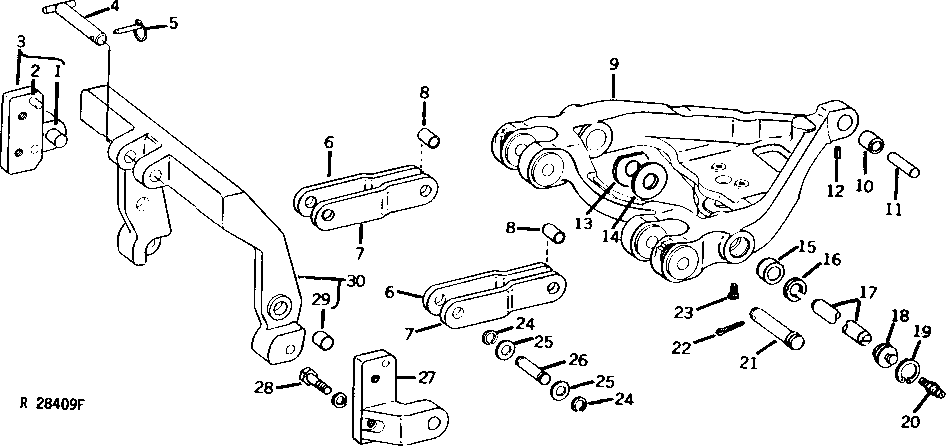

DRAFT CENTER LINK SUPPORT ASSEMBLY (HI-CROP) [04E14]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R28381	2	PIN	-
2	R60161	2	Dowel Pin	(SUB FOR R35046)
3	AR56023	1	SUPPORT	(MARKED R51779)
4	AR67881	1	PIN	(SUB FOR AR51867) (SUB RE56991)
5	M115827	1	Pin	(SUB FOR AR62151)
6	R41655	2	Draft Link	-
7	R41654	2	Draft Link	-
8	28H473	2	Bushing	1" X 1-3/8"
9	AR83604	1	SUPPORT	(MARKED R65536 OR R53571) (SUB FOR AR60947)
10	R31438	1	BUSHING	-
11	R26503	1	DOWEL PIN	-
12	34H309	1	Spring Pin	1/4" X 5/8"
13	R47566	1	WASHER	-
14	R47566	1	WASHER	1.22 MM (.048")
14	R47567	1	WASHER	0.91 MM (.036")
14	R47568	1	WASHER	1.52 MM (.062")
15	R71476	2	BUSHING	(SUB FOR R41084)
16	L1610N	2	Snap Ring	-
17	R46513	1	PIN	-
18	R46514	2	RETAINER	(SUB R65531 AND JD7759)
18	R65531	2	RETAINER	-
19	N107859	2	Snap Ring	-
20	JD7759	2	Lubrication Fitting	-
21	R53558	2	PIN FASTENER	-
22	11M7071	2	Cotter Pin	0.315" X 1.575"
23	19H2020	2	Cap Screw	5/16" X 1/2"
24	R73380	4	Snap Ring	(SUB FOR A369R)
25	24H1396	4	Washer	25/32" X 1-1/2" X 0.105"
26	R31400	2	Pin	-
27	AR56022	1	SUPPORT	(MARKED R51778)
28	19H2602	4	Cap Screw	5/8" X 2-5/8"
28	12H294	4	Lock Washer	5/8"
29	R27899	2	Bushing	-
30	AR56034	1	Arm	(MARKED R51763)

DRAFT CENTER LINK SUPPORT ASSEMBLY (HI-CROP) [04E14]
