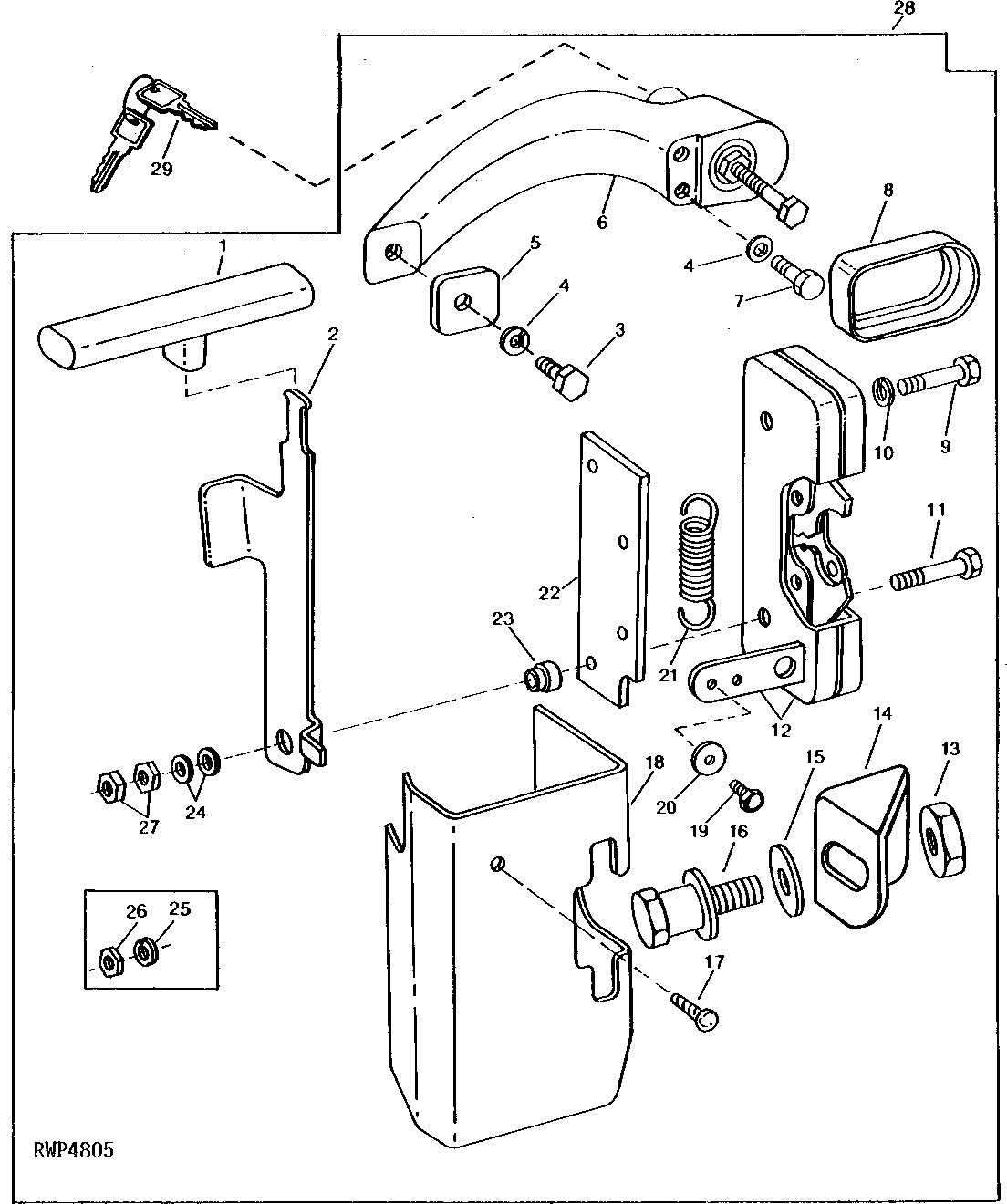

DOOR HANDLE AND LATCH (BODY SERIAL NO. 003727- ) [05E06]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R70271	1	Knob	-
2	R78552	1	HANDLE	INNER, (SUB FOR R70271)
3	19M6614	1	Cap Screw	M6 X 12
4	12H302	3	Lock Washer	1/4"
5	R70275	1	Spacer	-
6	AR91895	1	HANDLE	OUTER
7	19M7077	2	Cap Screw	M6 X 20
8	R70274	1	Spacer	-
9	19H1791	3	Cap Screw	1/4" X 1-1/4"
10	12H297	3	Lock Washer	1/4"
11	19H1738	1	Cap Screw	1/4" X 2"
12	AR91893	1	Latch	(SUB RE50874)
13	14H849	1	Nut	7/16"
14	R70277	1	Support	DOOR LATCH STRIKER SUPPORT
15	24H1219	1	Washer	7/16" X 1" X 0.083"
15	24H1309	1	Washer	13/32" X 1-1/16" X 0.120"
16	AR91896	1	Striker	-
17	37M7067	2	Screw	-
18	R70273	1	Cover	(SUB R82456)
19	R52938	1	Cap Screw	-
20	24M7100	1	Washer	6.600 X 22 X 2 MM
21	R31877	1	Spring	-
22	R70269	1	Plate	(SUB R82455)
23	R75870	1	SPACER	(SUB R82482)
24	24H1287	1	Washer	9/32" X 5/8" X 0.065"
25	12H297	1	Lock Washer	1/4"
26	14H786	1	Nut	1/4"
27	14H850	2	NUT	1/4"
28	AR103634	1	KIT	(SUB RE22994)
29	AR51481	1	Key	-

DOOR HANDLE AND LATCH (BODY SERIAL NO. 003727- ) [05E06]
