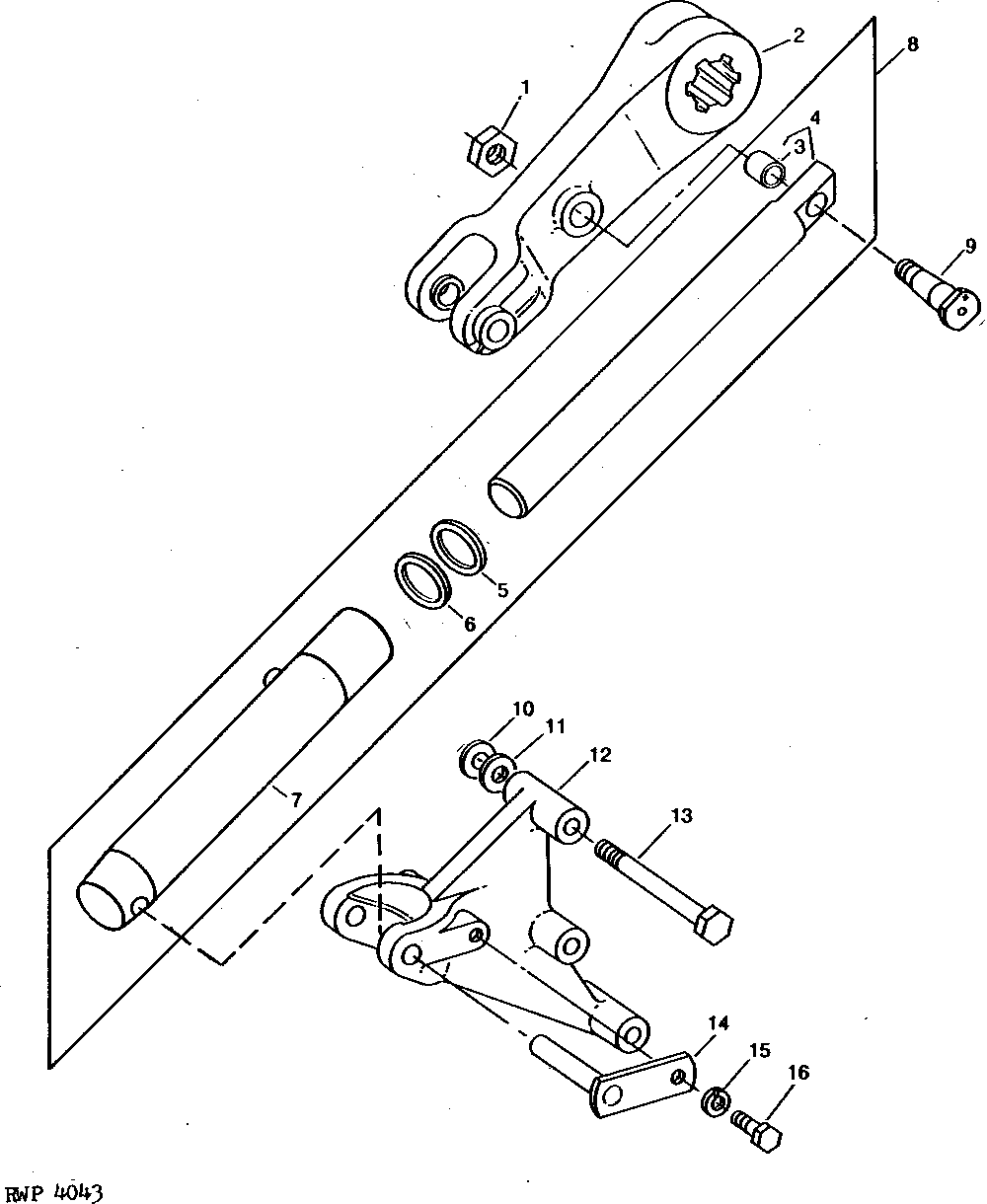

CYLINDER, SUPPORT AND ARM (SINGLE OR DUAL LIFT ASSIST) [04E01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	P48362	1	Lock Nut	-
2	R63178	1	LIFT ARM	-
3	E4348E	1	Bushing	(SUB R65744 AND R65743)
3	R65744	1	Bushing	-
4	R65245	1	ROD	(SUB AR84648)
4	AR84648	1	ROD	(SUB AR97826)
5	AR82411	1	SEAL	-
6	AR82412	1	Packing	-
7	AR97828	1	HYDRAULIC CYLINDER BARREL	(SUB FOR AR82410)
8	AR84645	1	HYDRAULIC CYLINDER	(SUB AR97826, THIS APPLICATION)
9	R63177	1	PIN	(SUB R65743 AND R65744)
9	R65743	1	Pin Fastener	-
10	R48429	1	Washer	-
11	24H1740	1	Washer	.76 MM (.030")
12	R63175	1	SUPPORT	(SUB FOR R99107) (SUB R107137)
12	R63176	1	SUPPORT	(DUAL LIFT ASSIST) (SUB FOR R99106) (SUB R107136)
13	19H3306	3	CAP SCREW	5/8" X 6-1/4"
14	AR78288	1	Pin Fastener	-
15	12H304	1	Lock Washer	3/8"
16	19H1936	1	Cap Screw	3/8" X 3/4"

CYLINDER, SUPPORT AND ARM (SINGLE OR DUAL LIFT ASSIST) [04E01]
