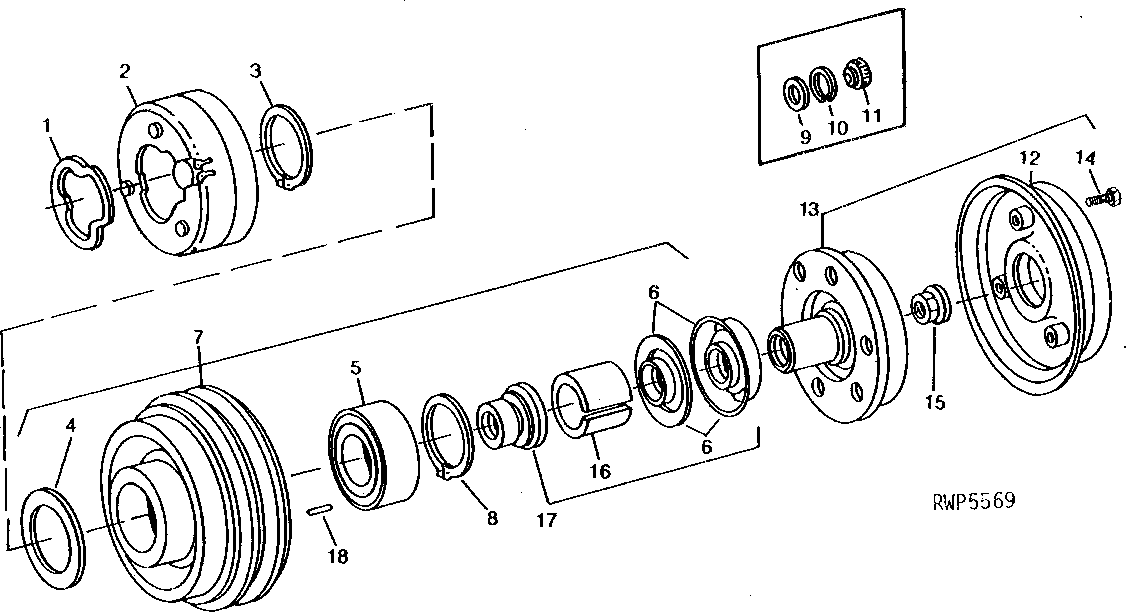

COMPRESSOR COIL, CLUTCH AND PULLEY [05B12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R56246	1	GASKET	(A)
2	AR49803	1	ELECTRICAL COIL	(A)
3	R47224	1	SNAP RING	(A)
4	R54766	1	WASHER	(A)
5	AR49805	1	BALL BEARING	(A) (SUB AR71288)
6	AR63254	1	SHIELD	(SUB AR71289)
6	AR71289	1	SHIELD	-
7	AR71287	1	PULLEY	(A) (SUB FOR AR49804)
8	R47226	1	SNAP RING	(A)
9	R47230	1	WASHER	(SUB R69297, THIS APPLICATION)
10	R47231	1	SNAP RING	(SUB R69297)
11	R47232	1	NUT	(SUB R69297)
12	AR53446	1	KIT	(SUB AR71290)
13	AR71286	1	CLUTCH	(SUB FOR AR63255)
14	37H127	3	SCREW	0.138" X 5/16"
14	37H32	3	SCREW	0.190" X 3/8"
15	R69297	1	FLANGE NUT	-
16	R47227	1	SEAL	-
16	R47228	1	RETAINER	(A) (NOT ILLUSTRATED) (SUB AR71289)
17	AR71285	1	Valve Kit	(A) COMPRESSOR SHAFT SEAL WITH PULLEY BEARING FRONT SHIELD, (SUB FOR AR49806)
18	R47229	1	SHAFT KEY	-

COMPRESSOR COIL, CLUTCH AND PULLEY [05B12]
