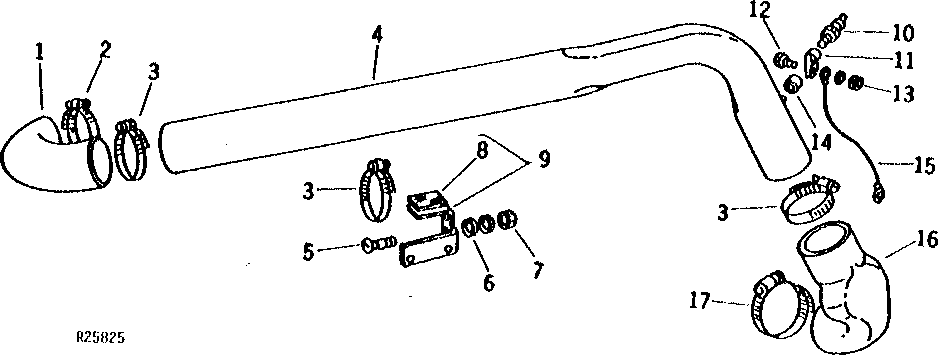

AIR INTAKE PIPE AND HOSES (TRACTOR SERIAL NO. 047002- ) [01D14]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R59977	1	SUCTION HOSE	-
2	AR21841	1	Clamp	(SUB TY22473)
3	TY22474	3	Clamp	(SUB FOR AR21842)
4	AR72461	1	PIPE	(NLA)
5	03H1519	2	Bolt	3/8" X 1"
6	24H1305	2	Washer	13/32" X 13/16" X 0.065"
7	14H1076	2	Nut	3/8"
7	12H304	2	Lock Washer	3/8"
8	-	1	Part 9	3 X 38 X 57 MM (1/8" X 1-1/8" X 2-1/4") (MAKE FROM R21736)
9	AR72462	1	SUPPORT	-
10	RE17515	1	SENSOR	(A) (SUB FOR AL24194 OR AL32975)
11	T13073	1	Clip	(A)
12	19H1936	1	Cap Screw	(A) 3/8" X 3/4"
13	14H1076	1	Nut	(A) 3/8"
13	12H304	1	Lock Washer	(A) 3/8"
14	15H73	1	Coupling	(A) 1/8"
15	-	1	Part 17	(A) 330 MM (13") (MAKE FROM TY16076 AND (2) R32022)
16	R46626	1	HOSE	-
17	TY22475	1	Clamp	(SUB FOR C16054)
..	AR73229	1	KIT	VACUUM INDICATOR

AIR INTAKE PIPE AND HOSES (TRACTOR SERIAL NO. 047002- ) [01D14]
