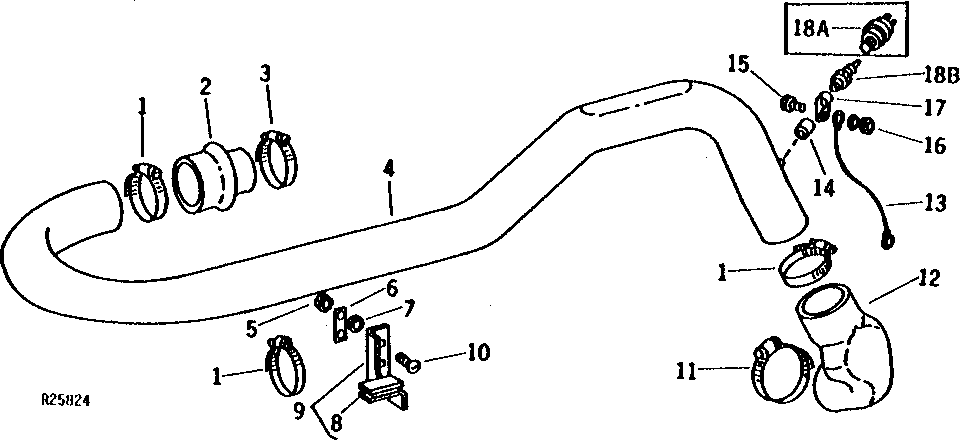

AIR INTAKE PIPE AND HOSES (TRACTOR SERIAL NO. -047001) [01D13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	TY22474	3	Clamp	(SUB FOR AR21842)
2	R46627	1	HOSE	-
3	AR21841	1	Clamp	(SUB TY22473)
4	AR57021	1	PIPE	-
5	14H1076	2	Nut	3/8"
6	R27962	1	STRAP	-
7	24H1305	2	Washer	13/32" X 13/16" X 0.065"
8	-	1	Part 8	3 X 38 X 57 MM (1/8" X 1-1/2" X 2-1/4") (MAKE FROM R21736)
9	AR62046	1	SUPPORT	-
10	03H1519	2	Bolt	3/8" X 1"
11	TY22475	1	Clamp	(SUB FOR C16054)
12	R46626	1	HOSE	-
13	-	1	Part 13	(A) 330 MM (13") (MAKE FROM TY16076 AND (2) R32022)
14	15H73	1	Coupling	(A) 1/8"
15	19H1936	1	Cap Screw	(A) 3/8" X 3/4"
16	14H1076	1	Nut	(A) 3/8"
16	12H304	1	Lock Washer	(A) 3/8"
17	T13073	1	Clip	(A)
..	AR73229	1	KIT	VACUUM INDICATOR
18A	AR50489	1	SWITCH	(SUB AR73229)
18B	RE17515	1	SENSOR	(A) (SUB FOR AL24194 OR AL32975)

AIR INTAKE PIPE AND HOSES (TRACTOR SERIAL NO. -047001) [01D13]
