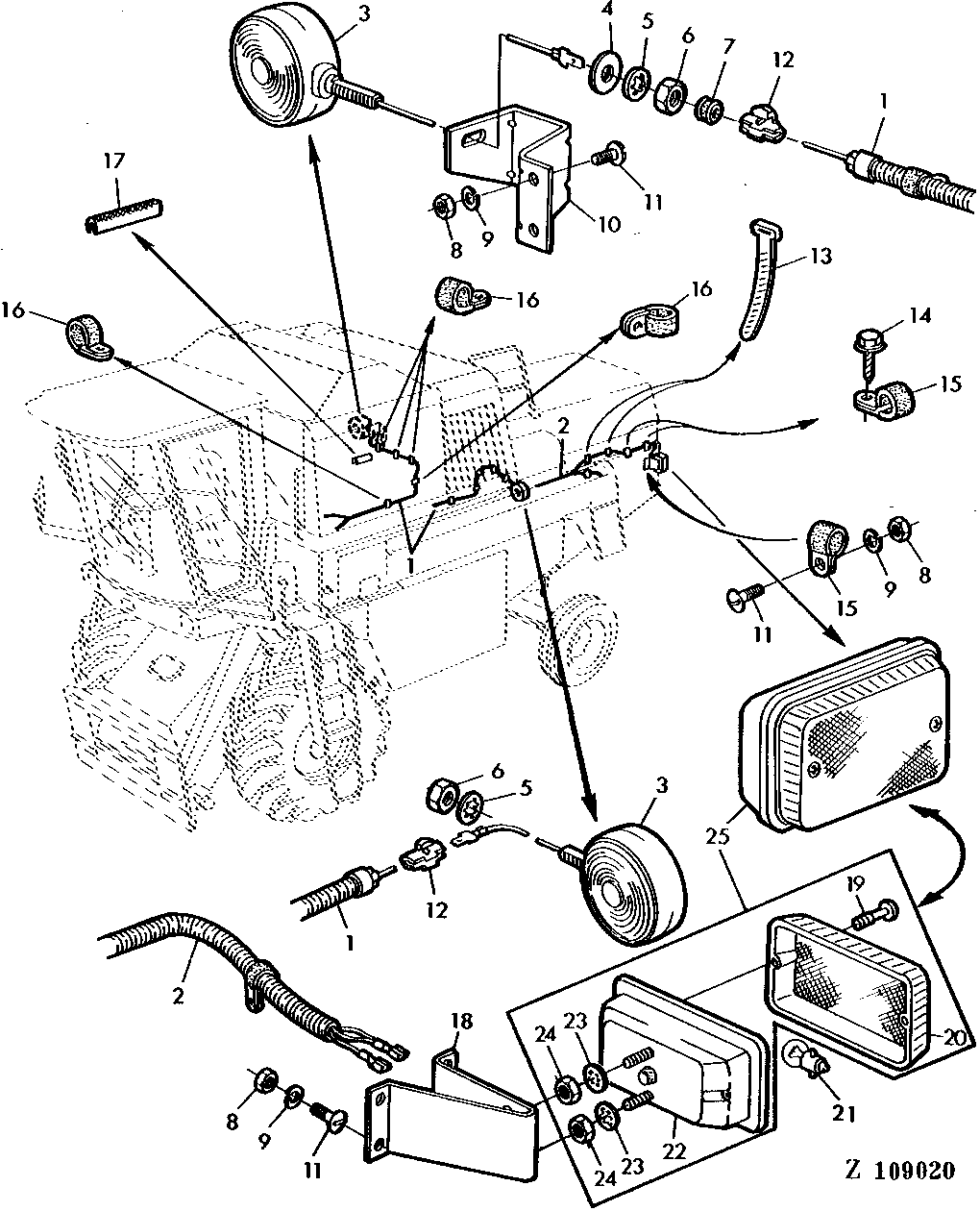

WARNING LIGHTS AND TAIL LIGHTS [01G11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ37856	1	WIRING HARNESS	(SUB FOR AZ35459)
2	AZ35060	1	WIRING HARNESS	-
3	AT23467	2	LAMP	-
4	24H1162	1	Washer	17/32" X 1-1/4" X 0.060"
5	12H292	1	Lock Washer	1/2"
6	14H865	1	Nut	1/2"
7	Z21238	1	GROMMET	-
8	14M7027	5	NUT	M6
9	12M7012	5	LOCK WASHER	6 MM
10	Z44905	1	RETAINER	-
11	21M7031	5	SCREW	M6 X 15
12	57M7095	2	Electrical Connector Assy	-
13	R44302	1	Tie Band	-
14	Z41631	1	SCREW	-
15	AH80916	1	Clip	-
16	H75541	1	Clamp	(SUB FOR R46415)
17	Z40677	1	Guard	-
18	Z44934	1	RETAINER	-
19	-	2	Part 19	NOT SUPPLIED SEPARATELY
20	Z44915	1	LENS	-
21	57M6498	1	Lamp	12V 5W
22	-	1	Part 22	NOT SUPPLIED SEPARATELY
23	-	2	Part 23	NOT SUPPLIED SEPARATELY
24	-	2	Part 24	NOT SUPPLIED SEPARATELY
25	AZ35474	1	LAMP	-

WARNING LIGHTS AND TAIL LIGHTS [01G11]

Нет текстового описания
