Открытый узел

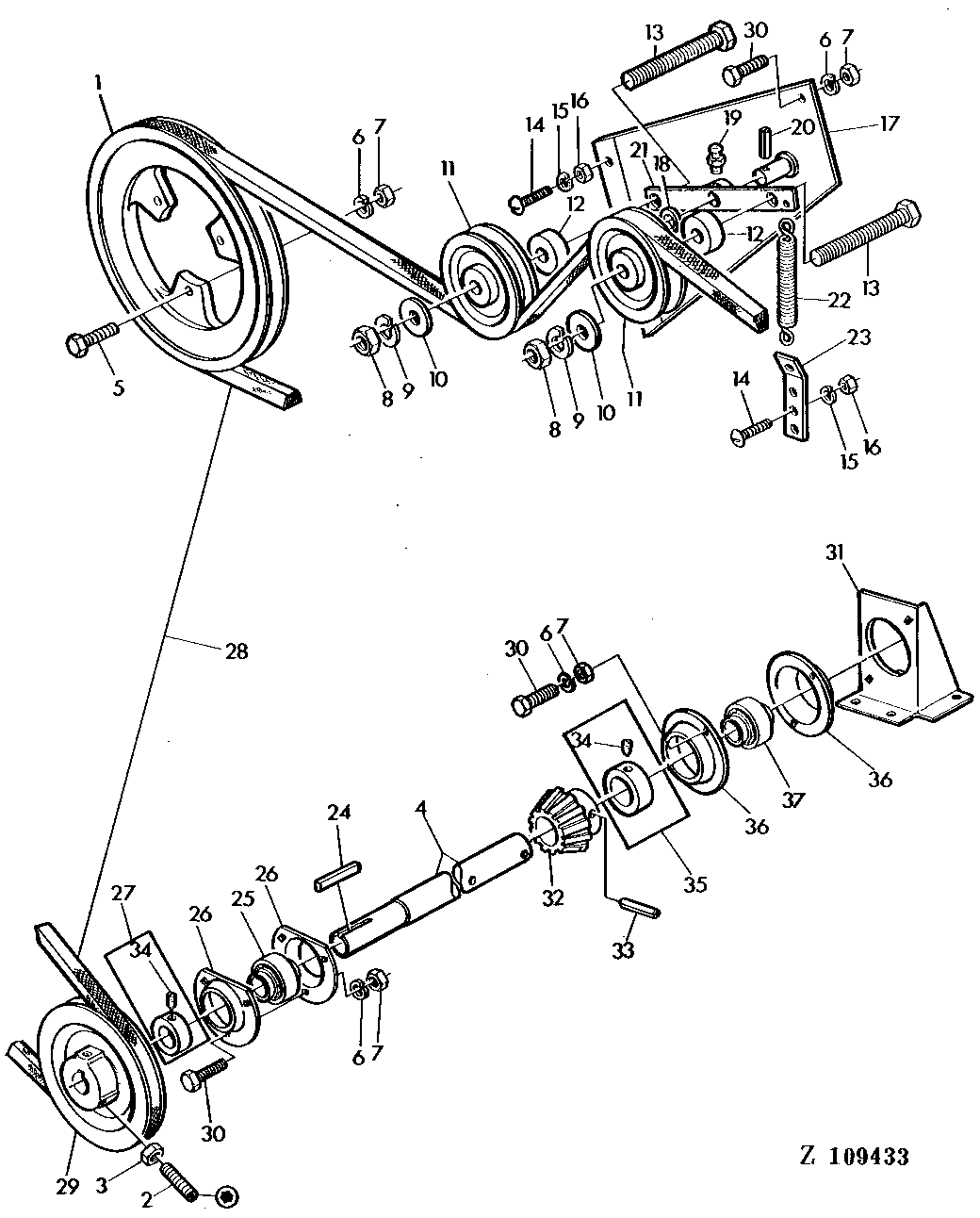

STRAW SPREADER DRIVE [03K24]

STRAW SPREADER DRIVE [03K24]

STRAW SPREADER DRIVE [03K24]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

STRAW SPREADER DRIVE [03K24]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z10860	1	PULLEY	-
2	22M7147	2	Set Screw	M10 X 16
3	14M7152	1	Nut	M10
4	Z33732	1	SHAFT	-
5	19M7288	1	Cap Screw	M8 X 30
6	12M7008	1	LOCK WASHER	8 MM
7	14M7029	1	Nut	M8
8	14M7141	2	Nut	M14
9	12M7009	2	LOCK WASHER	14.200 MM
10	L19394	2	WASHER	-
11	AP24917	2	IDLER	-
12	Z33402	2	SPACER	-
13	19M7140	2	Cap Screw	M14 X 65
14	21M7085	1	SCREW	M6 X 20
15	12M7012	1	LOCK WASHER	6 MM
16	14M7027	1	NUT	M6
17	AZ22698	1	HOLDER	-
18	L18947	1	WASHER	-
18	L19366	1	SHIM	-
19	58M7006	1	Lubrication Fitting	M8 X 1
20	34M7029	1	Spring Pin	4 X 30 MM
21	AZ22699	1	HOLDER	-
22	L19219	1	SPRING	-
23	Z33725	1	HOLDER	-
24	49M4821	1	Shaft Key	6 X 6 X 32MM
25	JD39108	1	BALL BEARING	-
26	Z23787	2	PRESSED FLANGED HOUSING	-
27	AZ13117	1	ECCENTRIC LOCKING COLLAR	-
28	Z33774	1	V-BELT	-
29	Z10262	1	PULLEY	-
30	19M7139	1	Cap Screw	M8 X 20
31	Z36862	1	BRACKET	-
32	H91228	1	GEAR	-
33	34M7046	1	SPRING PIN	8 X 36MM
34	AZ19843	1	SET SCREW	KIT
35	JD8563	1	Eccentric Locking Collar	-
36	P44439	2	PRESSED FLANGED HOUSING	-
37	JD8562	1	Ball Bearing	-
