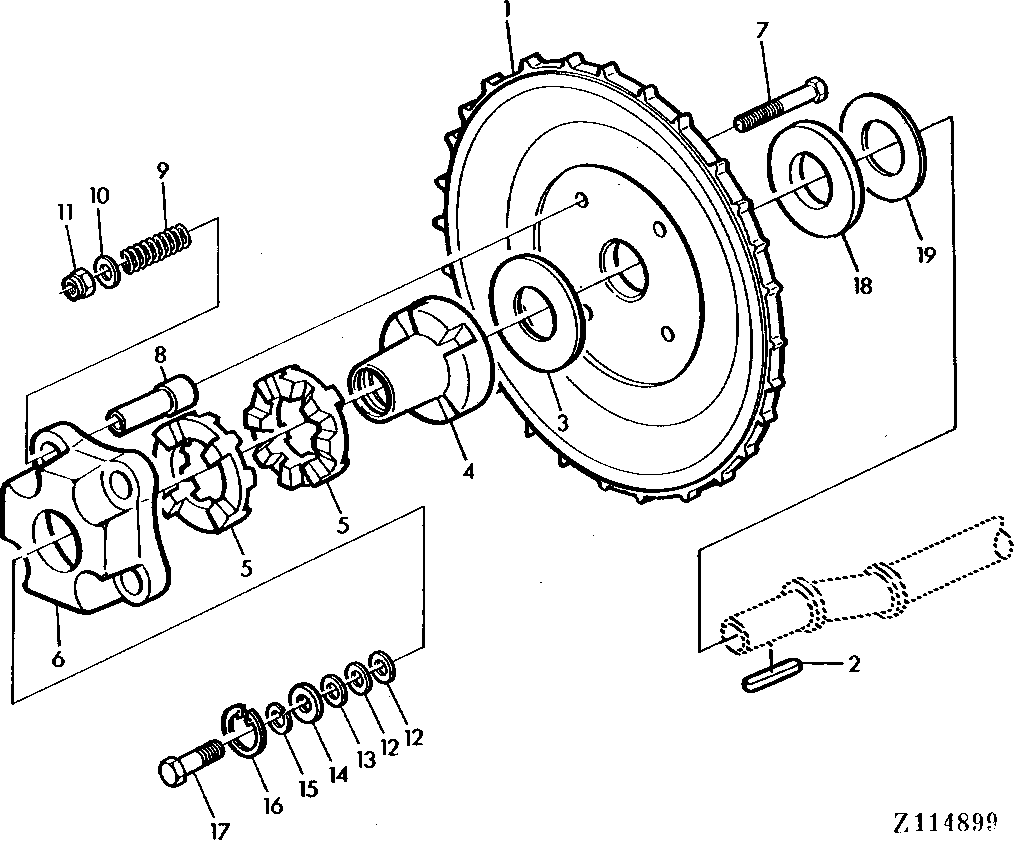

SLIP CLUTCH - STRAW WALKER DRIVE [03K03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z12288	1	CHAIN SPROCKET	-
2	49M4836	1	Shaft Key	8 X 7 X 45 MM
3	Z53298	1	WASHER	-
4	Z12285	1	HUB	-
5	Z699H	2	SLIP CLUTCH	-
6	Z12286	1	HOUSING	-
7	19M8049	4	Cap Screw	M10 X 80
8	Z53297	4	BUSHING	-
9	Z53296	4	SPRING	-
10	24M7178	4	Washer	10.500 X 30 X 2.500 MM
11	14M7167	4	Lock Nut	M10
12	24M7028	1	Washer	10.500 X 20 X 2 MM
13	24M7140	1	WASHER	13 X 19 X 1 MM
14	24M7101	1	Washer	11 X 34 X 3 MM 35 X 1,5MM
15	12M7013	1	LOCK WASHER	-
16	40M1858	1	Snap Ring	-
17	19M7168	1	Cap Screw	M10 X 30
18	24M7202	1	Washer	31 X 56 X 4 MM
19	24M7302	1	SHIM	0.500 MM

SLIP CLUTCH - STRAW WALKER DRIVE [03K03]

Нет текстового описания
