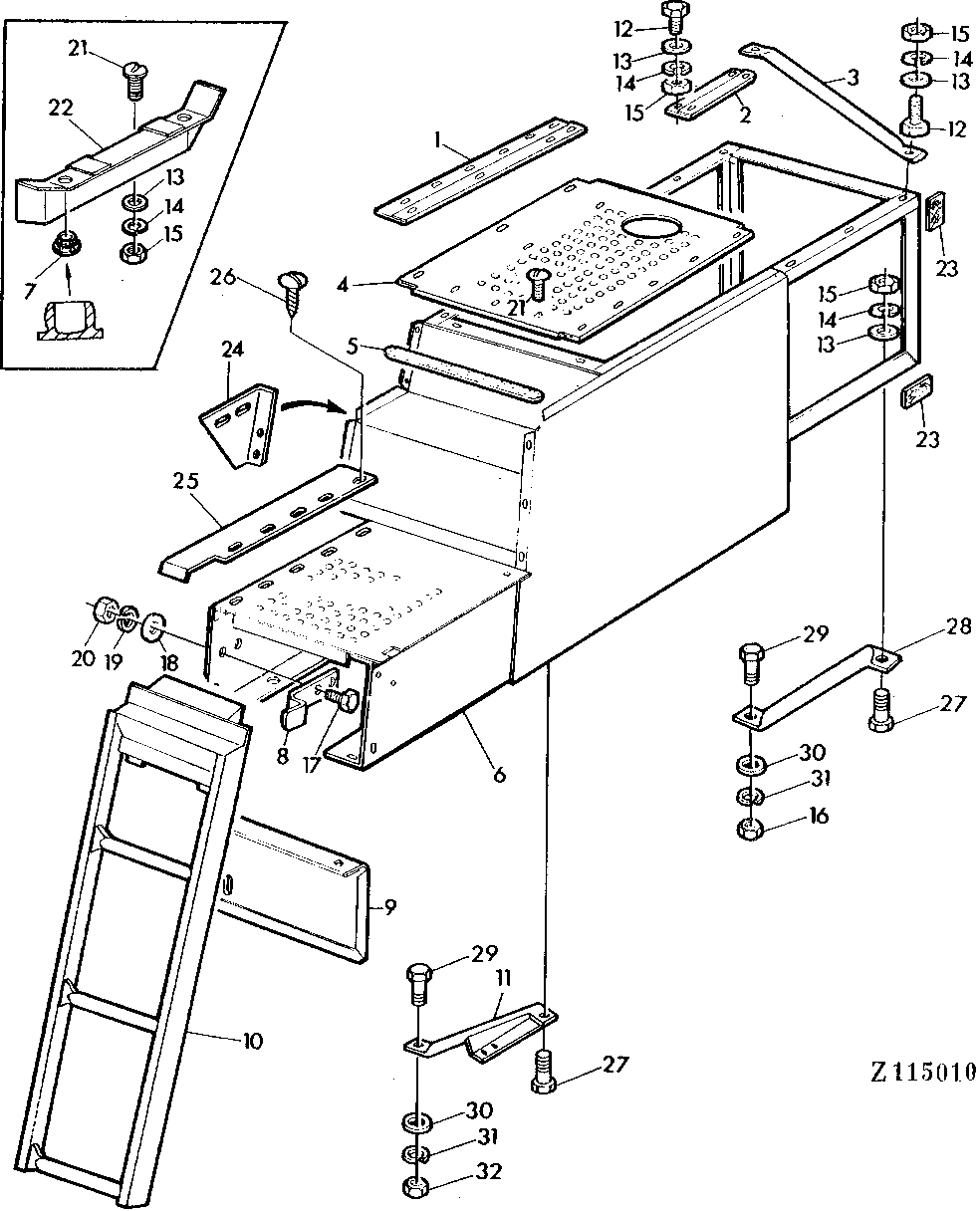

SERVICE PLATFORM, REAR, RIGHT-HAND [02G03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z34554	2	SHEET	-
2	Z34523	2	STAPLE	-
3	Z37917	1	BRACE	-
4	Z34557	1	SHEET	-
5	Z34592	2	GUARD	-
6	AZ40321	1	PLATFORM	(SUB FOR AZ30443)
7	Z31546	6	Plug	(NO LONGER REQUIRED)
8	Z35138	1	LATCH	-
9	Z35205	1	SHEET	-
10	AZ40317	1	LADDER	(SUB FOR AZ31154)
11	AZ28797	1	FULCRUM	-
12	19M7163	1	Cap Screw	M8 X 25
13	24M7036	1	Washer	9 X 16 X 1.600 MM
14	12M7008	1	LOCK WASHER	8 MM
15	14M7029	1	Nut	M8
16	14M7140	1	Nut	M10
17	19M7375	1	CAP SCREW	M6 X 18
18	24M7088	1	Washer	6.600 X 12 X 1.600 MM
19	12M7012	1	LOCK WASHER	6 MM
20	14M7027	1	NUT	M6
21	21M7081	1	SCREW	M8 X 15
22	AZ31203	2	GUIDE	(NO LONGER REQUIRED)
23	Z35944	2	Boot	-
24	Z34522	1	HOLDER	-
25	Z38441	1	SHEET	-
26	37M7029	1	SCREW	5,5 X 13MM
27	19M7288	1	Cap Screw	M8 X 30
28	Z39304	1	TUBE	-
29	19M7168	1	Cap Screw	M10 X 30
30	24M7040	1	Washer	11 X 20 X 2 MM
31	12M7013	1	LOCK WASHER	10.200 MM

SERVICE PLATFORM, REAR, RIGHT-HAND [02G03]

Нет текстового описания
