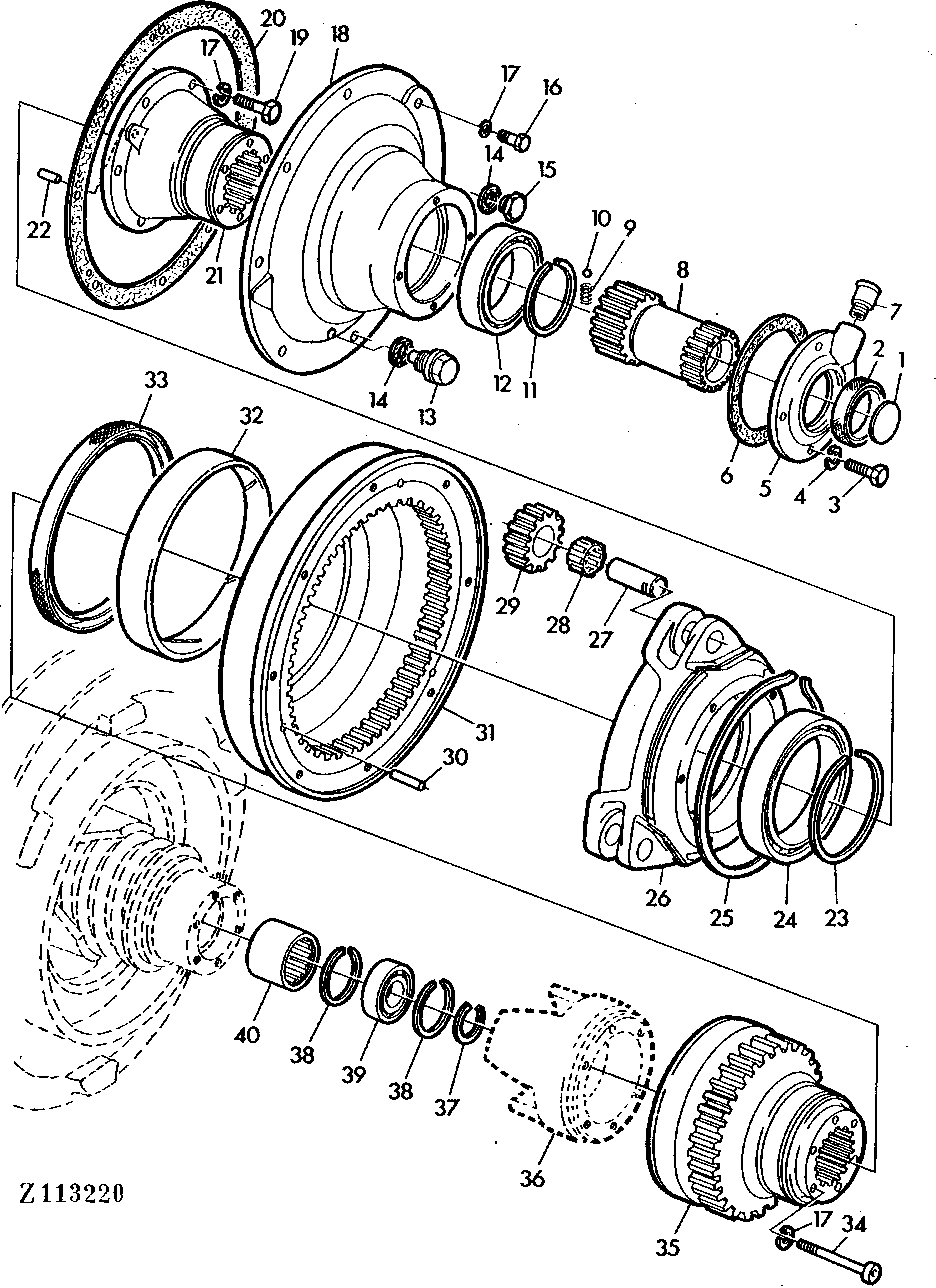

REDUCTION TRANSMISSION FOR VARIABLE CYLINDER SHEAVES [03H24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	30M7018	1	Plug	46 MM
2	AZ40355	1	SEAL	-
3	19M7286	1	Cap Screw	M6 X 25
4	12M7012	1	LOCK WASHER	6 MM
5	Z12156	1	Cover	(SUB FOR Z12104)
6	Z37522	1	GASKET	-
7	AH20868	1	Breather	-
8	Z44982	1	Shift Collar	-
9	Z37524	1	COMPRESSION SPRING	-
10	T24652	1	Ball	-
11	Z37521	1	SNAP RING	-
12	JD33012	1	BALL BEARING	-
13	AZ35783	1	Pipe Plug	-
14	51M4234	2	Sealing Ring	12 X 16 X 1,5MM
15	15M7024	1	DRAIN PLUG	M12 X 1,5
16	19M7376	1	Cap Screw	M8 X 22
17	12M7008	1	LOCK WASHER	8 MM
18	Z11134	1	HUB	-
19	19M7513	1	Cap Screw	M8 X 30
20	Z37520	1	GASKET	-
21	Z11355	1	HUB	-
22	Z24581	2	PIN	-
23	Z37519	1	SNAP RING	-
24	JD33015	1	Ball Bearing	-
25	Z42607	1	SNAP RING	-
26	Z11132	1	HOUSING	-
27	Z44981	3	SHAFT	-
28	JD39053	3	Needle Bearing	-
29	Z37517	3	Pinion	-
30	44M1135	3	Dowel Pin	6 X 16MM
31	AZ35541	1	BARREL	(INCL.KEYS 30,32,33)
32	Z51604	1	Bushing	-
33	AZ37367	1	SEAL	-
34	19M7508	6	Screw	M8 X 60
35	Z44983	1	Gear	-
36	-	2	Part 36	(ORDER Z44937)
37	Z39136	1	Snap Ring	-
38	Z38133	2	Snap Ring	-
39	JD10046	1	Ball Bearing	-
40	AH86809	2	NEEDLE BEARING	-

REDUCTION TRANSMISSION FOR VARIABLE CYLINDER SHEAVES [03H24]

Нет текстового описания
