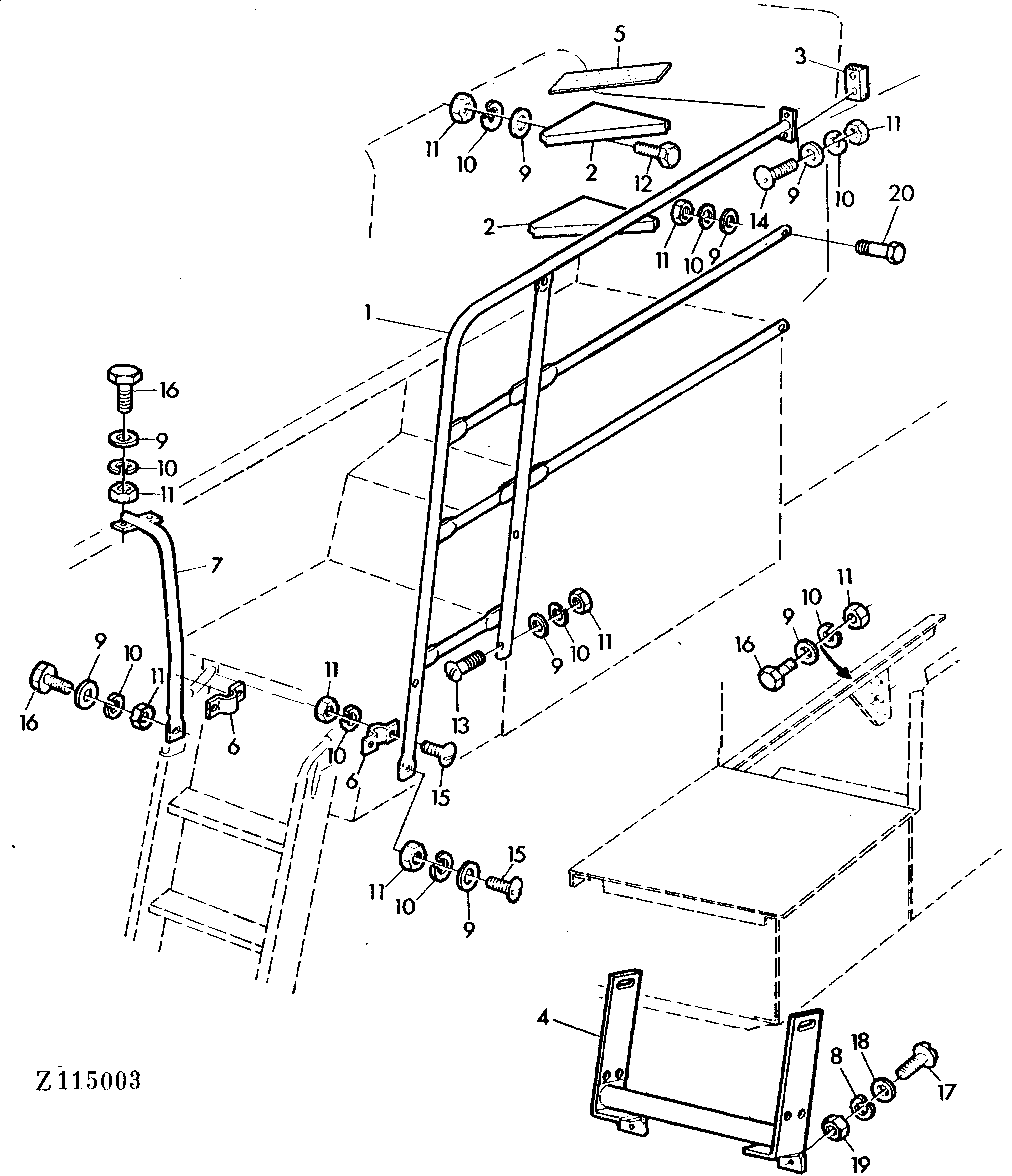

REAR SERVICE PLATFORM LADDER [02G05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ35047	1	HANDRAIL	-
2	Z33359	2	STEP	-
3	Z34591	2	STRAP	-
4	AZ40345	1	BRACE	(SUB FOR AZ24268)
5	Z34592	1	GUARD	-
6	Z34537	1	CLAMP	-
7	AZ23605	1	HANDRAIL	-
8	12M7012	1	LOCK WASHER	6 MM
9	24M7036	1	Washer	9 X 16 X 1.600 MM
10	12M7008	1	LOCK WASHER	8 MM
11	14M7029	1	Nut	M8
12	19M7284	1	Cap Screw	M8 X 18
13	21M7205	1	Bolt	M8 X 45
14	03M7074	1	Bolt	M8 X 65
15	21M7125	1	SCREW	M8 X 25
16	19M7163	1	Cap Screw	M8 X 25
17	21M7087	1	BOLT	M6 X 12
18	24M7088	1	Washer	6.600 X 12 X 1.600 MM
19	14M7027	1	NUT	M6
20	19M7323	1	Cap Screw	M8 X 40
