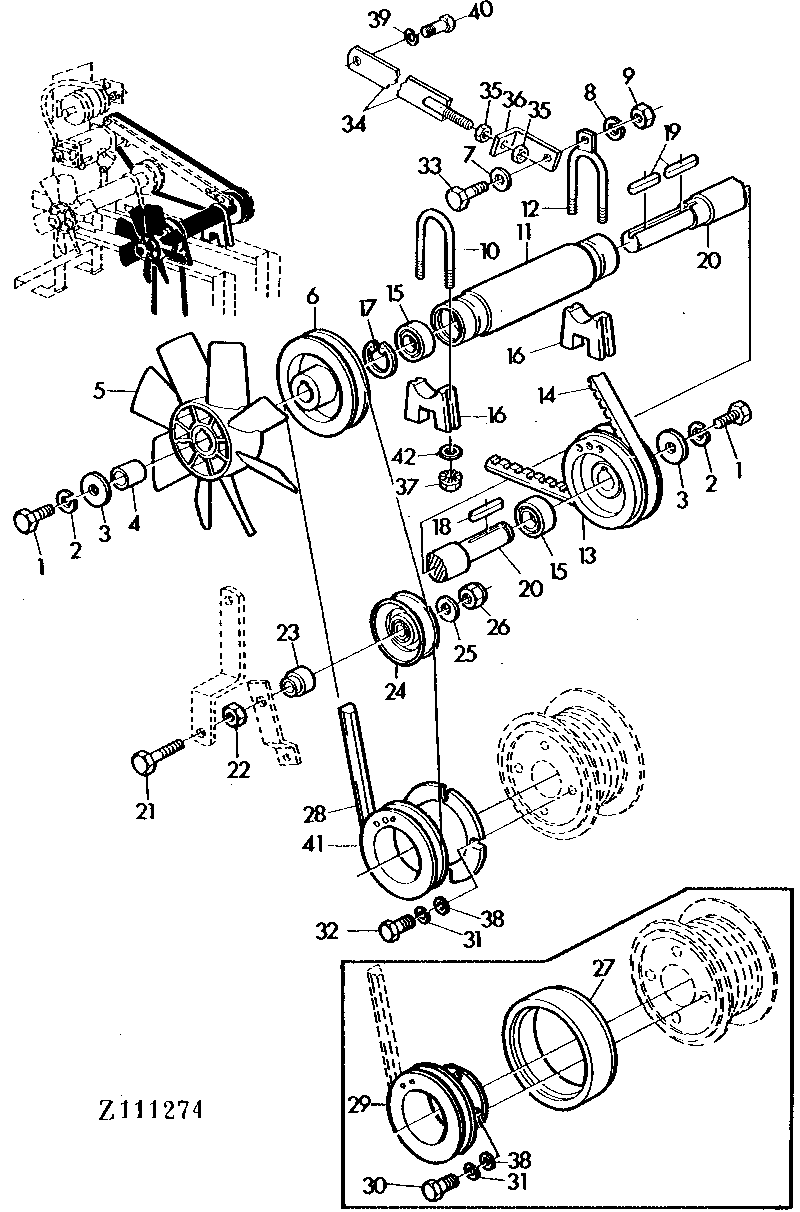

REAR CONDENSER FAN [03E18]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7139	1	Cap Screw	M8 X 20
2	12M7072	1	Lock Washer	8.400 MM
3	CA20725	2	WASHER	-
4	Z41926	1	SPACER	-
5	AZ31142	1	FAN BLADE	-
6	Z11332	1	PULLEY	-
7	24M7036	1	Washer	9 X 16 X 1.600 MM
8	12M7008	1	LOCK WASHER	8 MM
9	14M7029	1	Nut	M8
10	CA22525	1	U-BOLT	-
11	Z41924	1	OIL TUBE	-
12	DA22524	1	BAIL	-
13	Z11326	1	PULLEY	-
14	Z42756	1	V-BELT	-
15	JD30071	2	BALL BEARING	-
16	CA22529	2	SUPPORT	-
17	40M1863	1	Snap Ring	-
18	49M4821	1	Shaft Key	-
19	49M4834	2	SHAFT KEY	-
20	Z41927	1	JACKSHAFT	-
21	19M7494	1	Cap Screw	M12 X 70
22	14M7154	1	Nut	M12
23	Z41925	1	SPACER	-
24	AZ24263	1	IDLER	-
25	24M7140	1	WASHER	13 X 19 X 1 MM
26	14M7168	1	Lock Nut	M12
27	Z11447	1	BUSHING	ORDER Z11631
28	Z45482	1	V-BELT	-
29	Z11478	1	PULLEY	ORDER Z11631
30	19M7273	4	Cap Screw	M12 X 60
31	12M7014	4	Lock Washer	12 MM
32	19M7171	4	CAP SCREW	M12 X 35
33	19M7163	1	Cap Screw	M8 X 25
34	AZ35849	1	BRACE	-
35	14M7140	1	Nut	M10
36	Z42402	1	ANGLE	-
37	14M7416	1	Flange Nut	M8
38	24M7038	4	Washer	13.500 X 24 X 2.500 MM
39	12M7013	1	LOCK WASHER	10.200 MM
40	19M8007	1	Cap Screw	M10 X 25
41	Z11631	1	PULLEY	SUB. FOR Z11447 + Z11478 (THIS APPLICATION ONLY)
42	Z26240	1	WASHER	-
