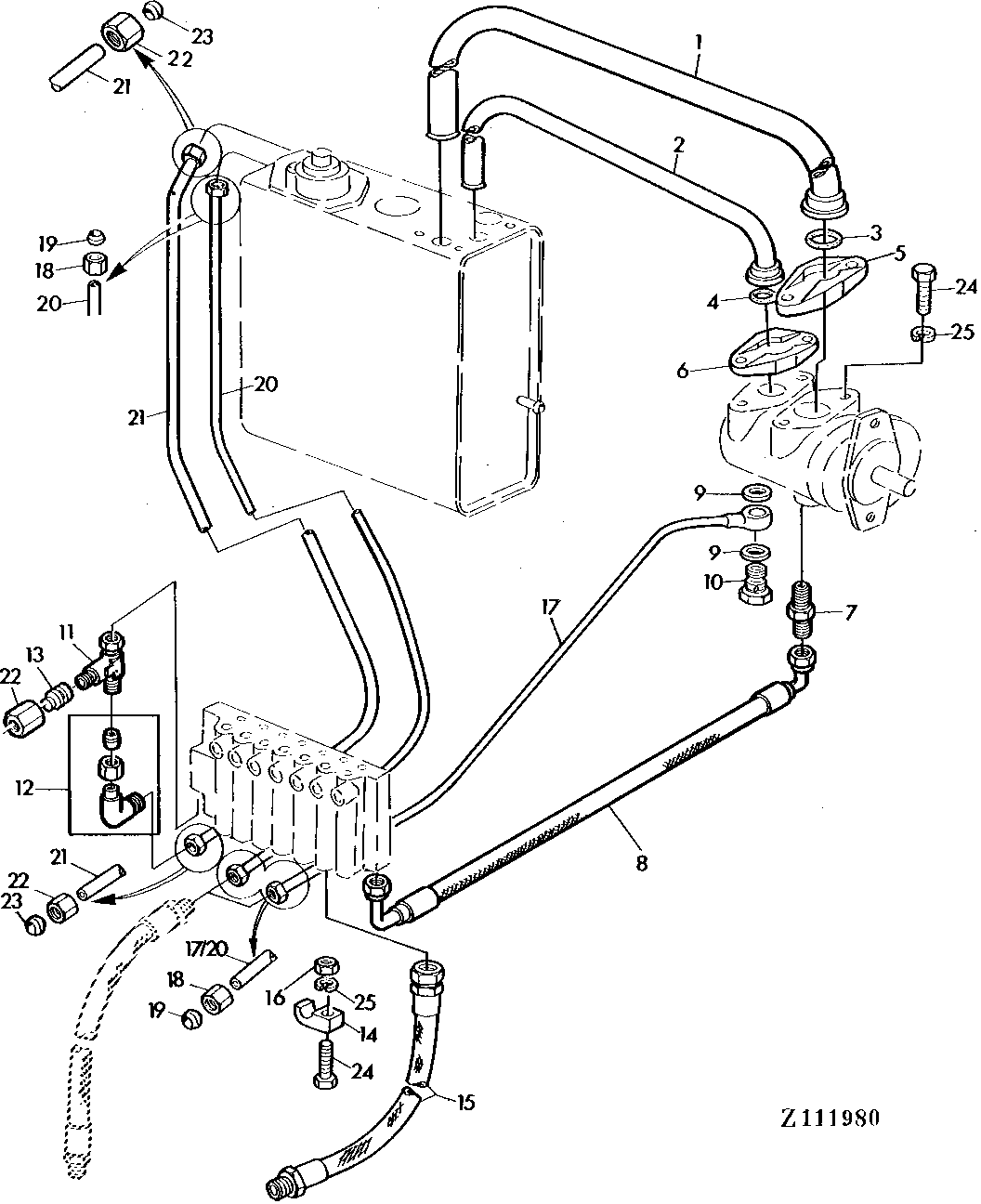

MAIN HYDRAULIC LINES (RESERVOIR, PUMP, CONTROL VALVE) [02D12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ25211	1	OIL LINE	-
2	AZ25212	1	OIL LINE	-
3	A4730R	1	O-Ring	-
4	B2762R	1	O-Ring	-
5	Z11033	1	FLANGE	-
6	Z11032	1	FLANGE	-
7	Z35625	1	FITTING	-
8	AZ36726	1	HYDRAULIC HOSE	-
9	51M4236	3	Sealing Ring	14.200 X 17.900 X 1.500MM
10	38M7008	1	Hollow Screw	M14X1,5
11	AZ26403	1	TEE FITTING	-
12	AZ21976	1	ELBOW FITTING	-
13	Z44780	1	PLUG	WITHOUT DIAL-A-MATIC
14	Z34861	2	Clamp	-
15	AZ23702	1	HYDRAULIC HOSE	-
16	14M7027	2	NUT	M6
17	AZ23893	1	OIL LINE	INCL.KEYS 18,19
18	Z32974	3	TUBE NUT	-
19	Z51240	3	SLEEVE FITTING	(SUB FOR Z32995)
20	AZ23894	1	OIL LINE	INCL.KEYS 18,19
21	AZ33810	1	OIL LINE	INCL.KEYS 22,23
22	Z32972	2	TUBE NUT	-
23	Z51239	2	SLEEVE FITTING	(SUB FOR Z32992)
24	19M7374	1	Cap Screw	M6 X 40
25	12M7012	1	LOCK WASHER	6 MM

MAIN HYDRAULIC LINES (RESERVOIR, PUMP, CONTROL VALVE) [02D12]
