Открытый узел

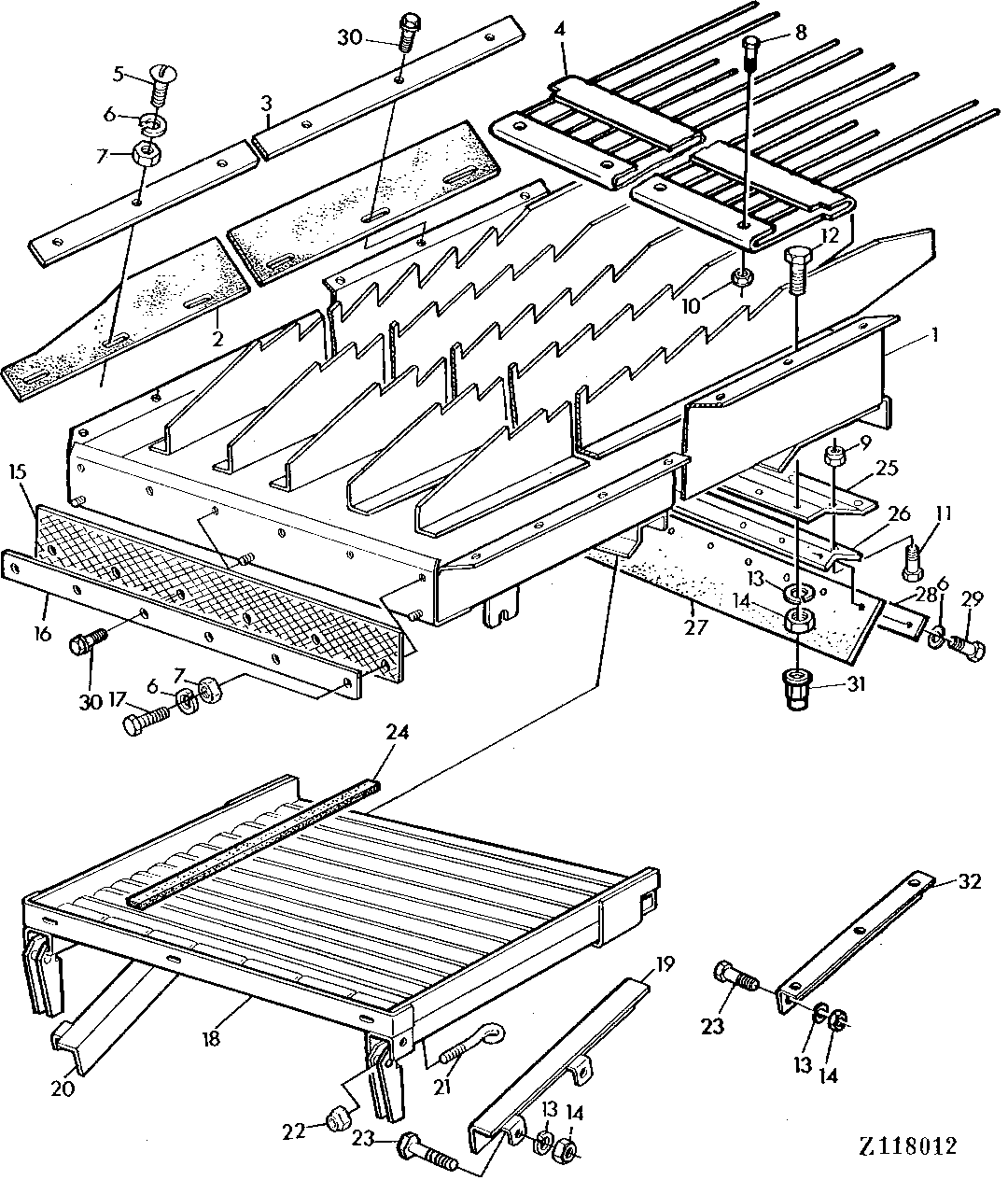

GRAIN PAN [03I14]

GRAIN PAN [03I14]

GRAIN PAN [03I14]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

GRAIN PAN [03I14]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ40721	1	RETURN PAN	(SUB FOR AZ35327)
1	AZ35327	1	RETURN PAN	(INCL.KEYS (2)2,(2)3,15,16), (SUB AZ40721 AND AZ40640)
2	Z20307	2	GASKET	-
3	Z20308	2	Reinforcement	-
4	AZ42380	1	SUPPORT	(SUB FOR AZ35088 AND AZ42047)
5	21M7127	1	SCREW	M6 X 18
6	12M7012	1	LOCK WASHER	6 MM
7	14M7027	1	NUT	M6
8	19M7180	1	Cap Screw	M10 X 45
9	14M7165	1	Lock Nut	M6
10	14M7167	1	Lock Nut	M10
11	19M6614	1	Cap Screw	M6 X 12
12	19M7162	1	Cap Screw	M8 X 16
13	12M7008	1	LOCK WASHER	8 MM
14	14M7029	1	Nut	M8
15	Z43489	1	WEATHERSTRIP	-
16	Z43488	1	STRAP	-
17	19M7286	1	Cap Screw	M6 X 25
18	AZ35326	1	RETURN PAN	(SUB AZ41040)
18	AZ41040	1	DOOR	(SUB FOR AZ35326)
19	AZ23525	1	HOLDER	L.H., (SUB Z48104)
20	AZ24140	1	HOLDER	R.H., (SUB Z48104)
21	Z35132	2	Eyebolt	-
22	14M7166	1	Lock Nut	M8
23	19M7163	1	Cap Screw	M8 X 25
24	Z36532	5	Weatherstrip	-
25	AZ40640	1	REINFORCEMENT	(INCL.KEY (12)31), (SUB.FOR Z44514)
25	Z44514	1	REINFORCEMENT	(SUB AZ40640)
26	AZ35095	1	REINFORCEMENT	(SUB Z51761)
26	Z51761	1	ANGLE	(SUB FOR AZ35095)
27	Z44606	1	GASKET	-
28	Z42646	1	REINFORCEMENT	-
29	19M7159	1	CAP SCREW	M6 X 15
30	Z47791	35	Screw	-
31	Z51801	12	Nut	(FOR AZ40640)
32	Z48104	2	ANGLE	(SUB FOR AZ23525 AND AZ24140)
