Открытый узел

GEAR SHIFTING PARTS [01K01]

GEAR SHIFTING PARTS [01K01]

GEAR SHIFTING PARTS [01K01]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

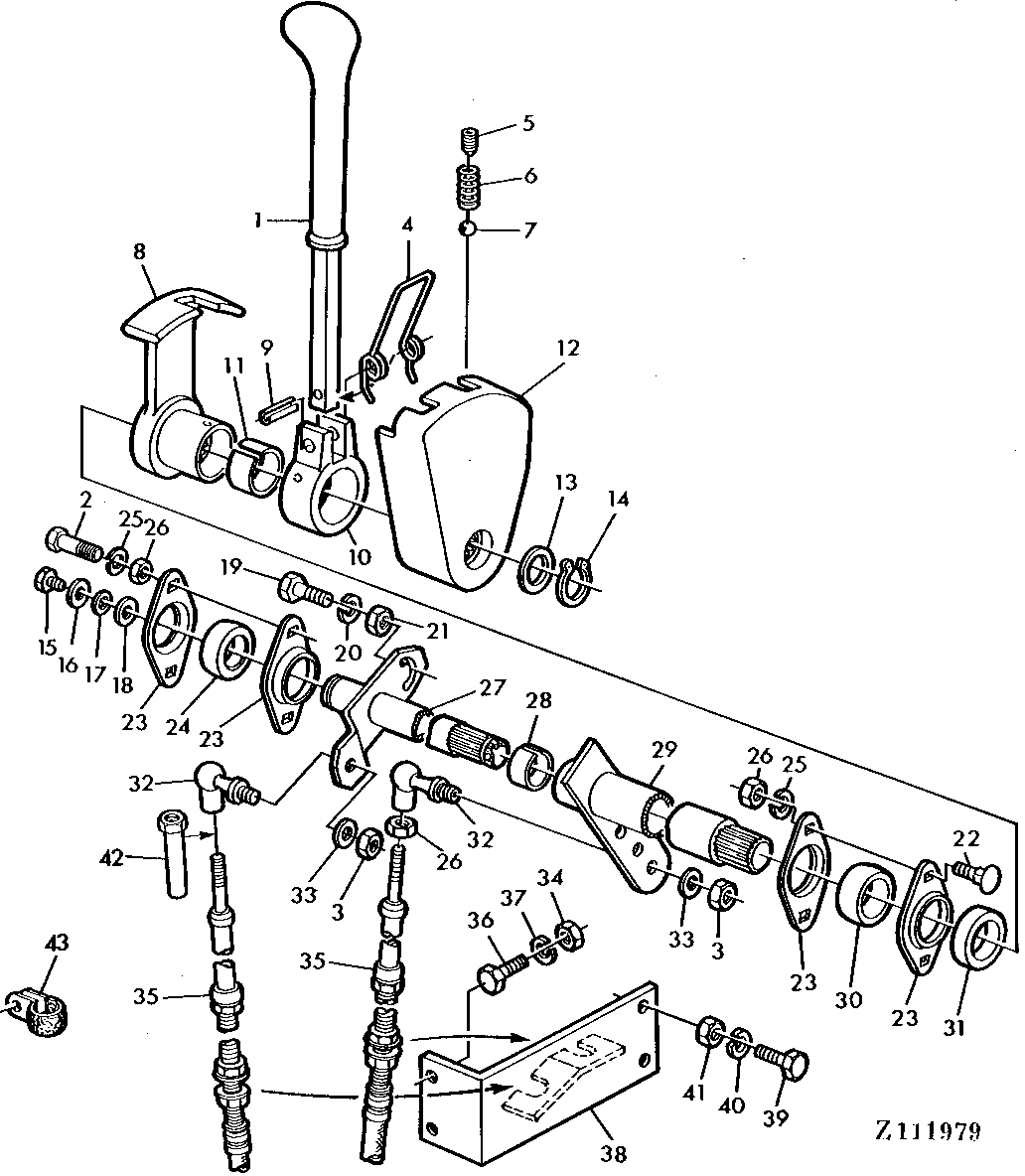

GEAR SHIFTING PARTS [01K01]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ35964	1	GRIP	-
2	19M7077	2	Cap Screw	M6 X 20
3	14M7039	1	Nut	M10
4	Z44373	1	Torsion Spring	-
5	22M7081	1	Set Screw	M10 X 10
6	Z44374	1	Compression Spring	-
7	R26552	1	Ball	-
8	AZ34637	1	LEVER	INCL.KEY 11
9	34M7049	1	Spring Pin	8 X 50 MM
10	Z11533	1	Driver	-
11	Z44376	1	BUSHING	-
12	Z11532	1	ADJUSTER	-
13	24M7158	1	Shim	0.500 MM
13	24M4810	1	Washer	20 X 28 X 1.400 MM
14	40M1825	1	Snap Ring	20 X 1,2MM
15	19M7162	1	Cap Screw	M8 X 16
16	12M7072	1	Lock Washer	8.400 MM
17	24M7179	1	Washer	8.400 X 24 X 2 MM
18	24M7055	2	Washer	8.400 X 16 X 1.600 MM
19	19M7303	1	Cap Screw	M12 X 45
20	12M7014	1	Lock Washer	12 MM
21	14M7031	1	Nut	M12
22	03M7092	2	Bolt	M6 X 16
23	Z31372	4	PRESSED FLANGED HOUSING	-
24	Z44377	1	BEARING	-
25	12M7062	1	LOCK WASHER	6.400 MM
26	14M7027	1	NUT	M6
27	AZ34642	1	SHIFTER ROD	-
28	Z44375	1	BUSHING	-
29	AZ34638	1	SHIFTER ROD	INCL.KEY 28
30	Z44378	1	BEARING	-
31	Z44379	1	SPACER	-
32	AZ35423	2	BALL JOINT	-
33	24M7028	2	Washer	10.500 X 20 X 2 MM
34	14M7140	1	Nut	M10
35	AZ34569	2	PUSH PULL CABLE	-
36	19M7166	1	Cap Screw	M10 X 20
37	12M7013	1	LOCK WASHER	10.200 MM
38	AZ34643	1	RETAINER	-
39	19M7139	1	Cap Screw	M8 X 20
40	12M7008	1	LOCK WASHER	8 MM
41	14M7029	1	Nut	M8
42	AZ35422	1	SLEEVE	-
43	Z22064	1	Clamp	-
