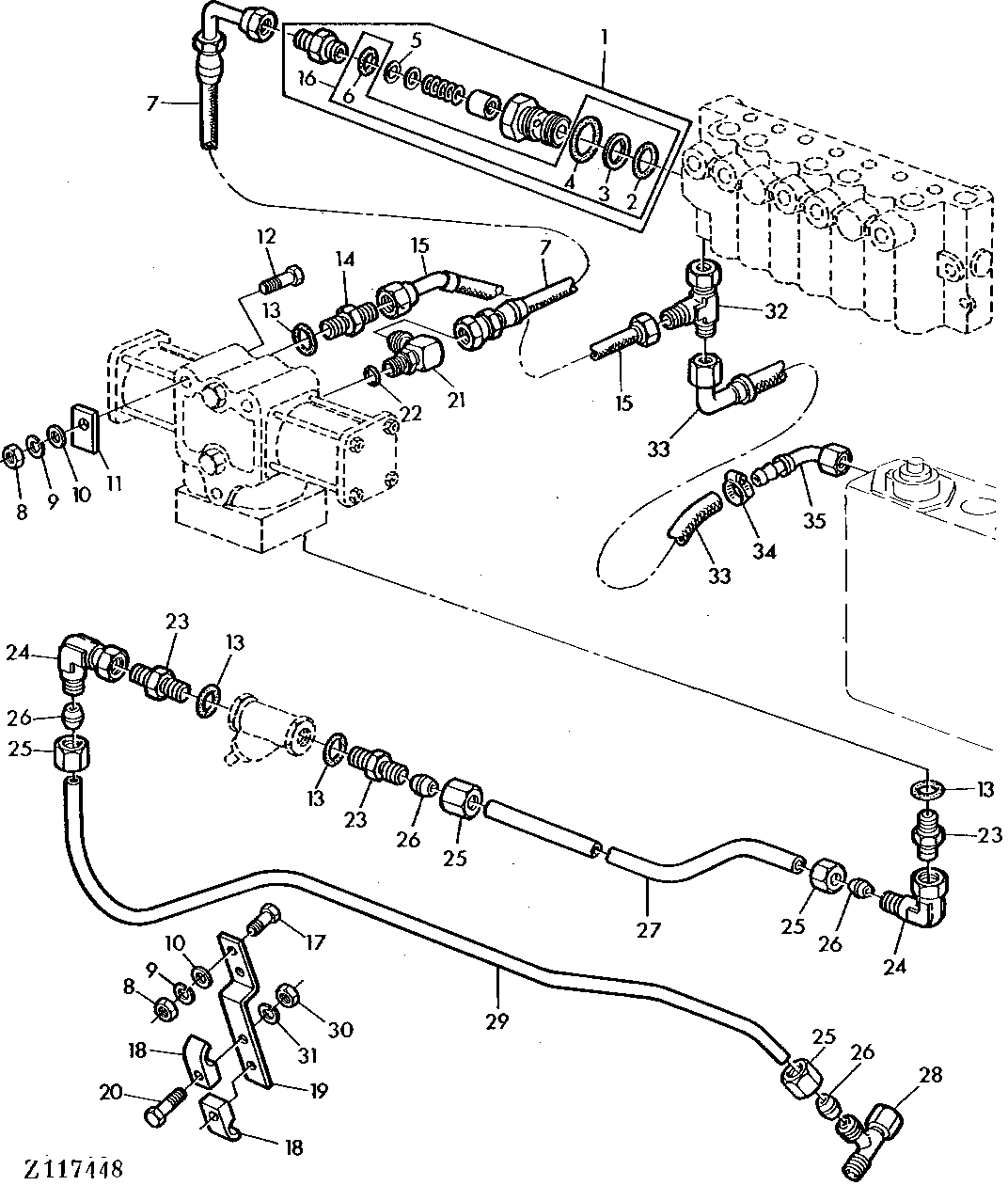

DIAL-A-MATIC HYDRAULIC LINES [04E01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH101625	1	Hyd Actuated Control Valve	-
2	R27166	1	O-Ring	-
3	N140001	1	BACK-UP RING	-
4	T13119	1	O-Ring	-
5	H102493	1	ORIFICE	-
6	P46051	1	O-Ring	-
7	AZ33694	1	HYDRAULIC HOSE	-
8	14M7029	1	Nut	M8
9	12M7008	1	LOCK WASHER	8 MM
10	24M7055	1	Washer	8.400 X 16 X 1.600 MM
11	Z29407	2	STRAP	-
12	19M7296	2	Cap Screw	M8 X 100
13	R26375	4	O-Ring	-
14	Z32967	1	FITTING	-
15	AZ33693	1	HYDRAULIC HOSE	-
16	AH78796	1	Seal Kit	-
17	19M7139	2	Cap Screw	M8 X 20
18	Z34952	2	Clamp	-
19	Z43639	1	RETAINER	-
20	19M7318	2	Screw	M6 X 30
21	AT35120	1	Elbow Fitting	-
22	R26448	1	O-Ring	-
23	Z32965	3	HYD. QUICK-CONNECT COUPLER	-
24	AZ22524	2	ELBOW FITTING	-
25	Z32971	4	TUBE NUT	-
26	Z32994	4	Tapered Sleeve	-
27	AZ35273	1	OIL LINE	INCL.KEYS 25,26
28	AZ22845	1	FITTING	-
29	AZ33812	1	OIL LINE	INCL.KEYS 25,26
30	14M7027	1	NUT	M6
31	12M7012	1	LOCK WASHER	6 MM
32	AZ24580	1	TEE FITTING	-
33	AZ36553	1	HYDRAULIC HOSE	-
34	Z34829	1	Clamp	-
35	AZ40814	1	PIPE ELBOW	-

DIAL-A-MATIC HYDRAULIC LINES [04E01]
