Открытый узел

CYLINDER ACCES DOOR [03H09]

CYLINDER ACCES DOOR [03H09]

CYLINDER ACCES DOOR [03H09]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

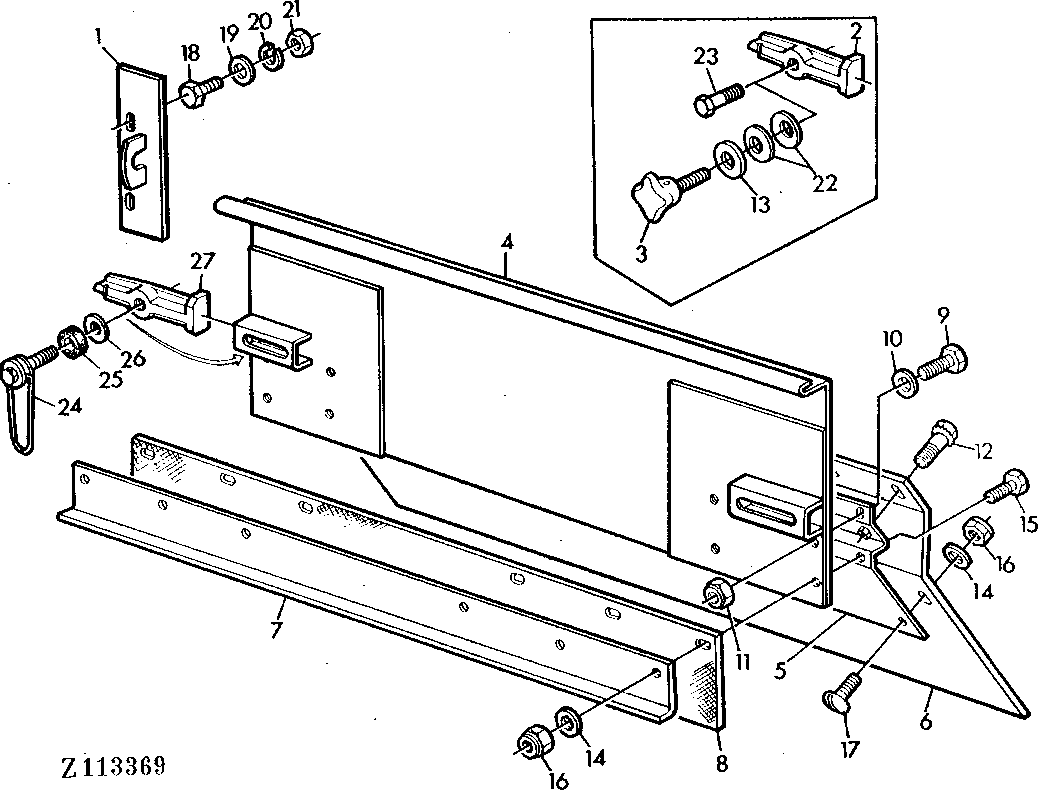

CYLINDER ACCES DOOR [03H09]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ23757	1	ADJUSTER	R.H.
1	AZ23756	1	RETAINER	L.H.
2	Z10681	2	LATCH	(ORDER AZ39183, Z35271, Z21157 AND Z11852)
3	AZ18662	2	HANDLE	(ORDER AZ39183, Z35271, Z21157 AND Z11852)
4	AZ23760	2	COVER	-
5	AZ23759	1	SHEET	-
6	Z34705	1	SHEET	-
7	Z34703	1	ANGLE	-
8	Z53463	1	ISOLATOR	(SUB FOR Z24275)
9	19M7162	1	Cap Screw	M8 X 16
10	24M7036	1	Washer	9 X 16 X 1.600 MM
11	14M7166	1	Lock Nut	M8
12	Z38459	1	CAP SCREW	-
13	24M7102	2	Washer	13.500 X 44 X 4 MM
14	24M7088	1	Washer	6.600 X 12 X 1.600 MM
15	19M7077	1	Cap Screw	M6 X 20
16	14M7165	1	Lock Nut	M6
17	21M7031	1	SCREW	M6 X 15
18	19M7167	1	Cap Screw	M10 X 25, L.H.
18	19M7168	1	Cap Screw	M10 X 30, R.H.
19	24M7040	1	Washer	11 X 20 X 2 MM
20	12M7013	1	LOCK WASHER	10.200 MM
21	14M7140	1	Nut	M10
22	12M6191	4	Disk Spring	12.200 X 25 X 1.500 MM
23	19M8298	1	CAP SCREW	M12 X 30, AR, L.H.
24	AZ39183	2	Screw	(SUB FOR AZ18662)
25	Z35271	2	Bushing	-
26	Z21157	2	Washer	-
27	Z11852	2	Retainer	(SUB FOR Z10681)
