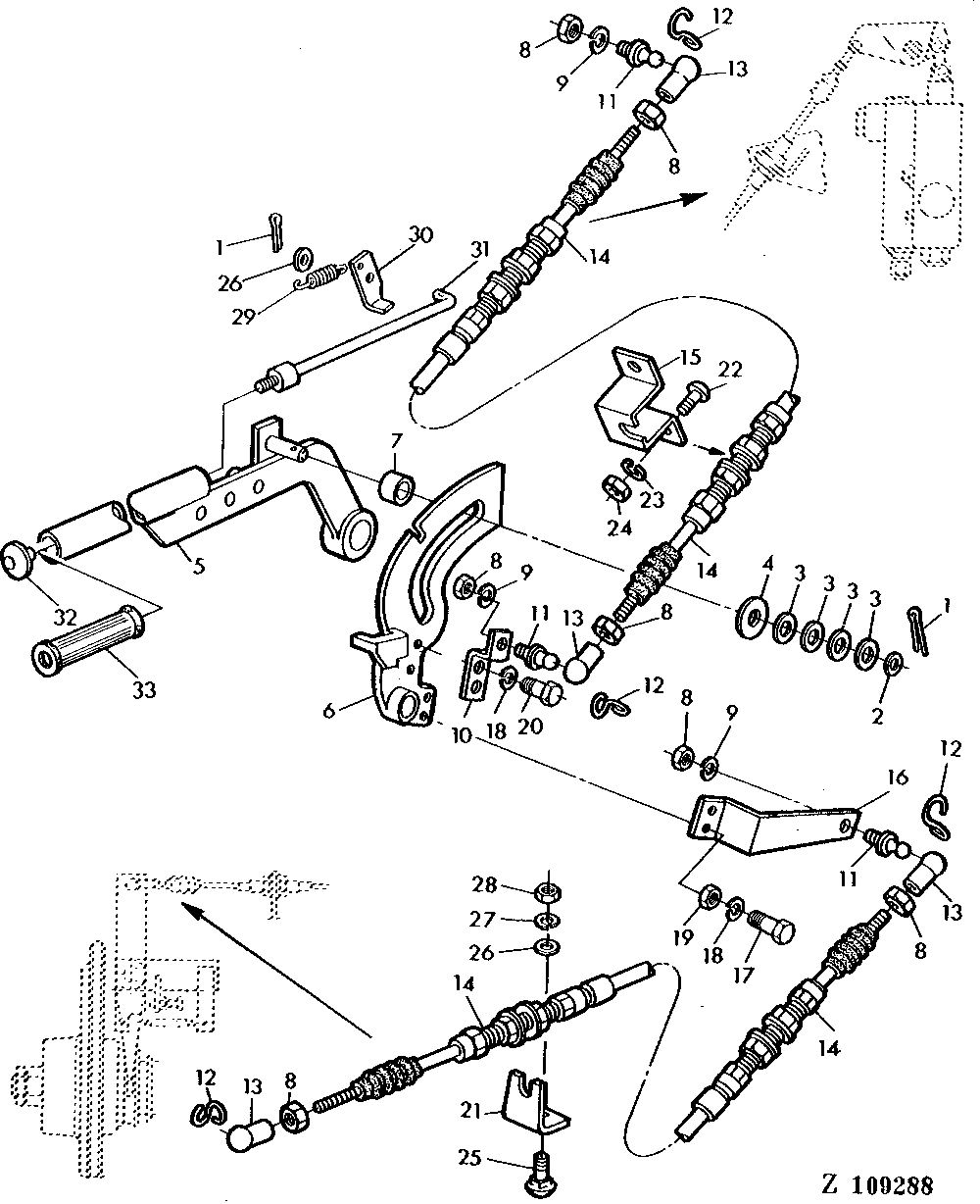

CONTROL LEVER - CUTTING PLATFORM/HYDRAULIC REVERSER [03C07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7014	2	COTTER PIN	3.200 X 22 MM
2	24M7096	1	Washer	10.500 X 18 X 1.600 MM
3	Z27186	1	SHIM	-
4	24M7101	1	Washer	11 X 34 X 3 MM
5	AZ34287	1	LEVER	-
6	Z11519	1	SECTOR	-
7	Z44159	1	Spacer	-
8	14M7297	1	Nut	M5
9	12M7011	1	LOCK WASHER	5 MM
10	Z44149	1	RETAINER	-
11	55M7003	1	Ball Stud	8MM
12	56M5258	1	Ball Joint Retainer	-
13	56M5259	1	Ball Joint Socket	-
14	AZ34327	2	PUSH PULL CABLE	-
15	Z44152	1	RETAINER	-
16	Z44150	1	RETAINER	-
17	19M7077	1	Cap Screw	M6 X 20
18	12M7012	1	LOCK WASHER	6 MM
19	14M7027	1	NUT	M6
20	19M7300	1	Cap Screw	M6 X 10
21	Z43884	1	RETAINER	-
22	21M7160	1	BOLT	M8 X 18
23	12M7008	1	LOCK WASHER	8 MM
24	14M7029	1	Nut	M8
25	03M7088	1	Bolt	M10 X 20
26	24M7040	1	Washer	11 X 20 X 2 MM
27	12M7013	1	LOCK WASHER	10.200 MM
28	14M7140	1	Nut	M10
29	Z21613	1	EXTENSION SPRING	-
30	Z21834	1	LATCH	-
31	AZ23854	1	ROD	-
32	Z34446	1	KNOB	-
33	Z26789	1	GRIP	BLACK

CONTROL LEVER - CUTTING PLATFORM/HYDRAULIC REVERSER [03C07]
