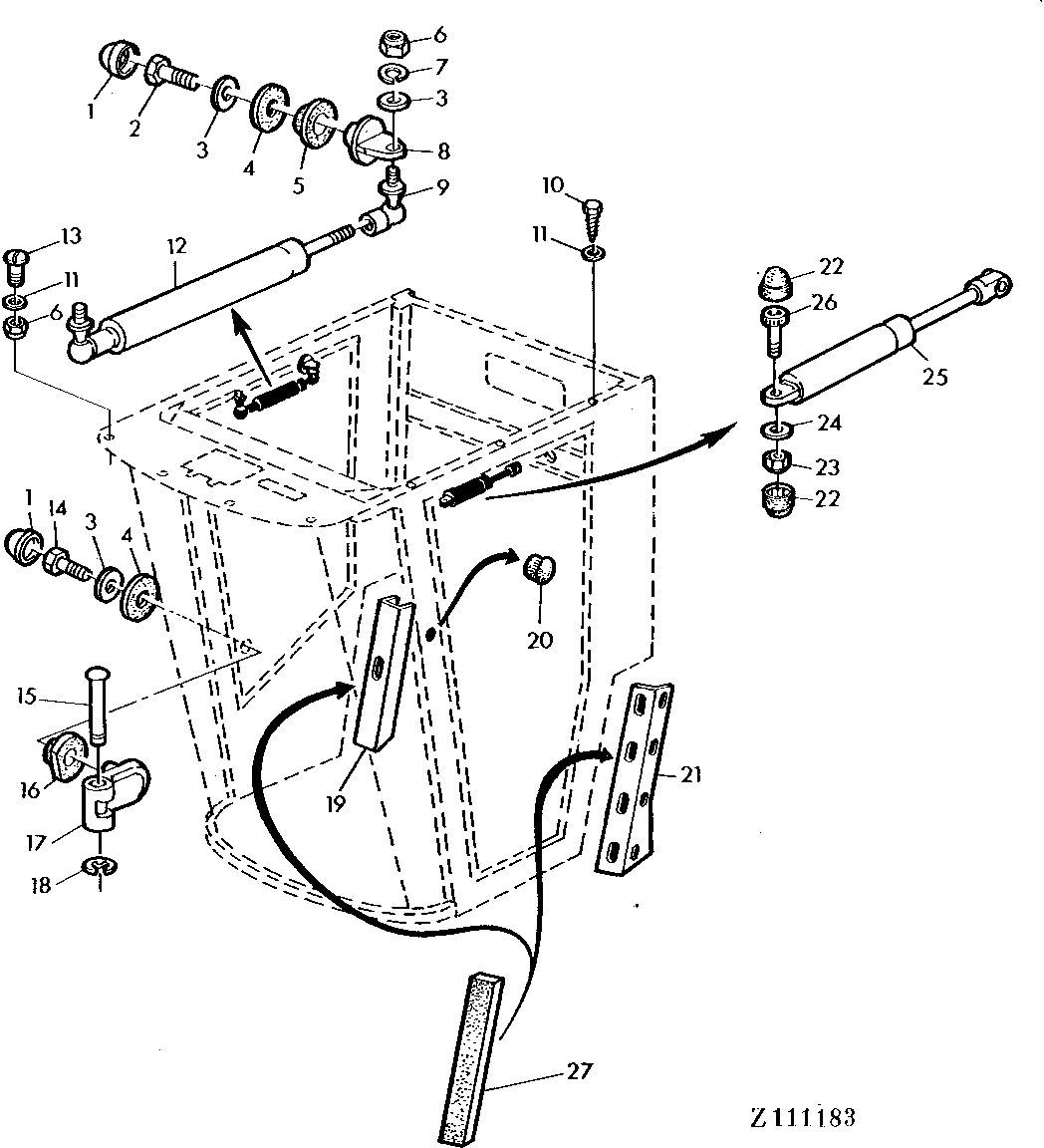

CAB MOUNTING AND CYLINDERS [03D01]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z41380	1	CAP	-
2	19M7077	1	Cap Screw	M6 X 20
3	24M7267	1	Washer	6.400 X 11 X 1.600 MM
4	Z41353	4	WASHER	(ORDER L37975)
5	Z41356	6	Washer	-
6	14M7165	1	Lock Nut	M6
7	12M7012	1	LOCK WASHER	6 MM
8	AZ30945	2	ESCUTCHEON	(ORDER Z47444)
9	AZ30947	2	BALL JOINT	-
10	37M7129	1	SCREW	M6 X 25
11	Z41630	1	WASHER	-
12	Z41385	2	CYLINDER	-
13	21H1139	1	SCREW	3/8" X 1-1/4"
14	37M7125	2	Screw	M6 X 16
15	Z41346	2	PIN FASTENER	-
16	Z41352	2	SPACER	-
17	Z41355	2	HINGE	-
18	40M6183	2	SNAP RING	7 X 0,9MM
19	Z41331	1	ANGLE	(SUB FOR AZ33168)
20	Z41376	2	PLUG	-
21	Z41361	1	CHANNEL	(SUB FOR AZ33167)
22	Z41654	1	CAP	-
23	14M7265	1	Lock Nut	M5
24	24M7087	1	Washer	5.500 X 10 X 1 MM
25	Z41389	1	CYLINDER	(ORDER AZ37858, 24M7055 AND 14M7166)
26	Z41657	1	SCREW	(ORDER 19M8263, 24M7244 AND 14M7165)
27	R50698	2	ISOLATOR	1029MM (40.51") LONG
