Открытый узел

BRAKE LINES (UPPER) [02B10]

BRAKE LINES (UPPER) [02B10]

BRAKE LINES (UPPER) [02B10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

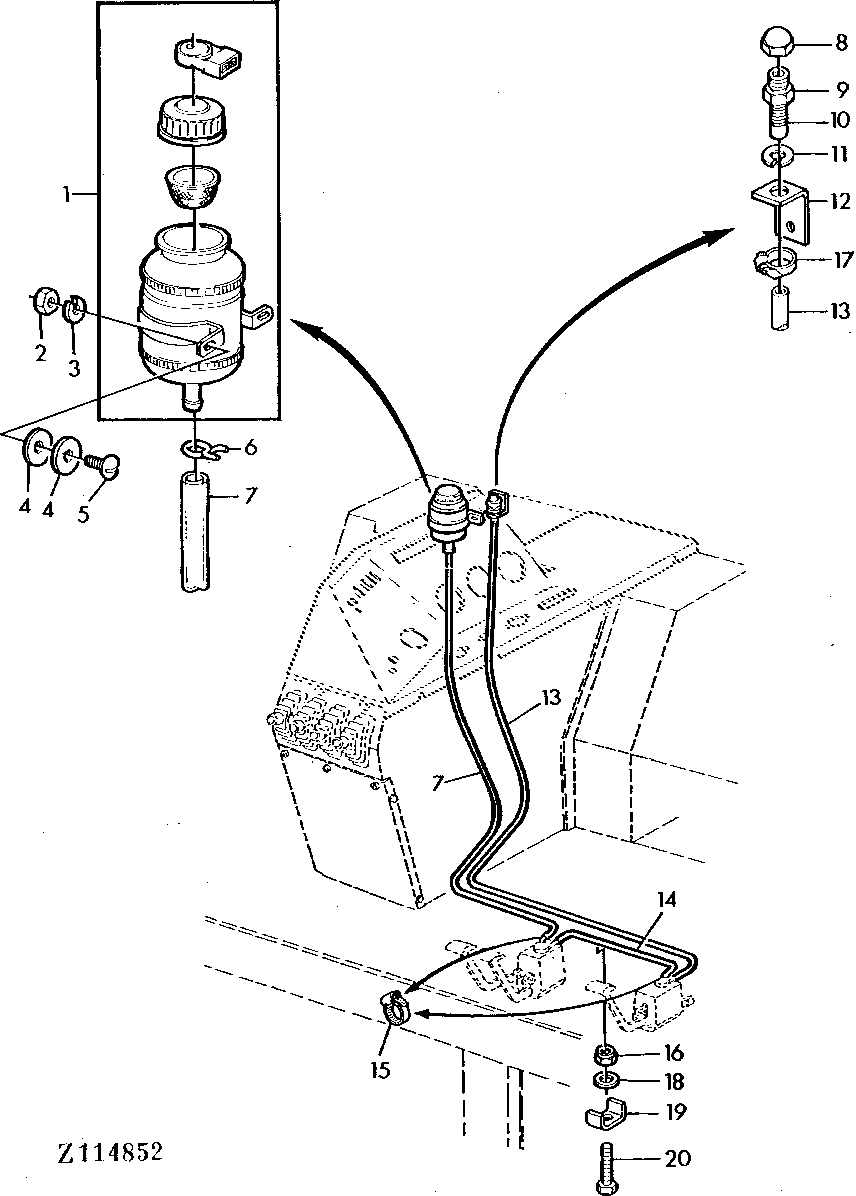

BRAKE LINES (UPPER) [02B10]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ22695	1	OIL CUP	-
2	14M7027	2	NUT	M6
3	12M7012	2	LOCK WASHER	6 MM
4	24M7100	4	Washer	6.600 X 22 X 2 MM
5	21M7127	2	SCREW	M6 X 18
6	Z23482	1	CLAMP	(SUB FOR Z28856, THIS APPLICATION)
7	Z40871	1	HOSE	1850MM(72.83") LONG, (SUB. FOR Z40848, THIS APPLICATION ONLY)
8	14M7365	1	LOCK NUT	M8
9	14M7364	1	NUT	M8
10	Z33654	1	FITTING	-
11	12M7098	1	Lock Washer	8.100 MM
12	Z41639	1	RETAINER	-
13	Z40871	1	HOSE	1850MM(72.83") LONG
14	-	1	Part 14	1560MM(61.42") LONG,(CUT FROM Z40871), (SUB FOR Z34641)
15	Z40671	4	CLAMP	-
16	14M7265	1	Lock Nut	M5
17	Z40671	1	CLAMP	-
18	24M7027	1	Washer	5.300 X 10 X 1 MM
19	Z30603	1	CLAMP	-
20	19M7317	1	Screw	M5 X 30
