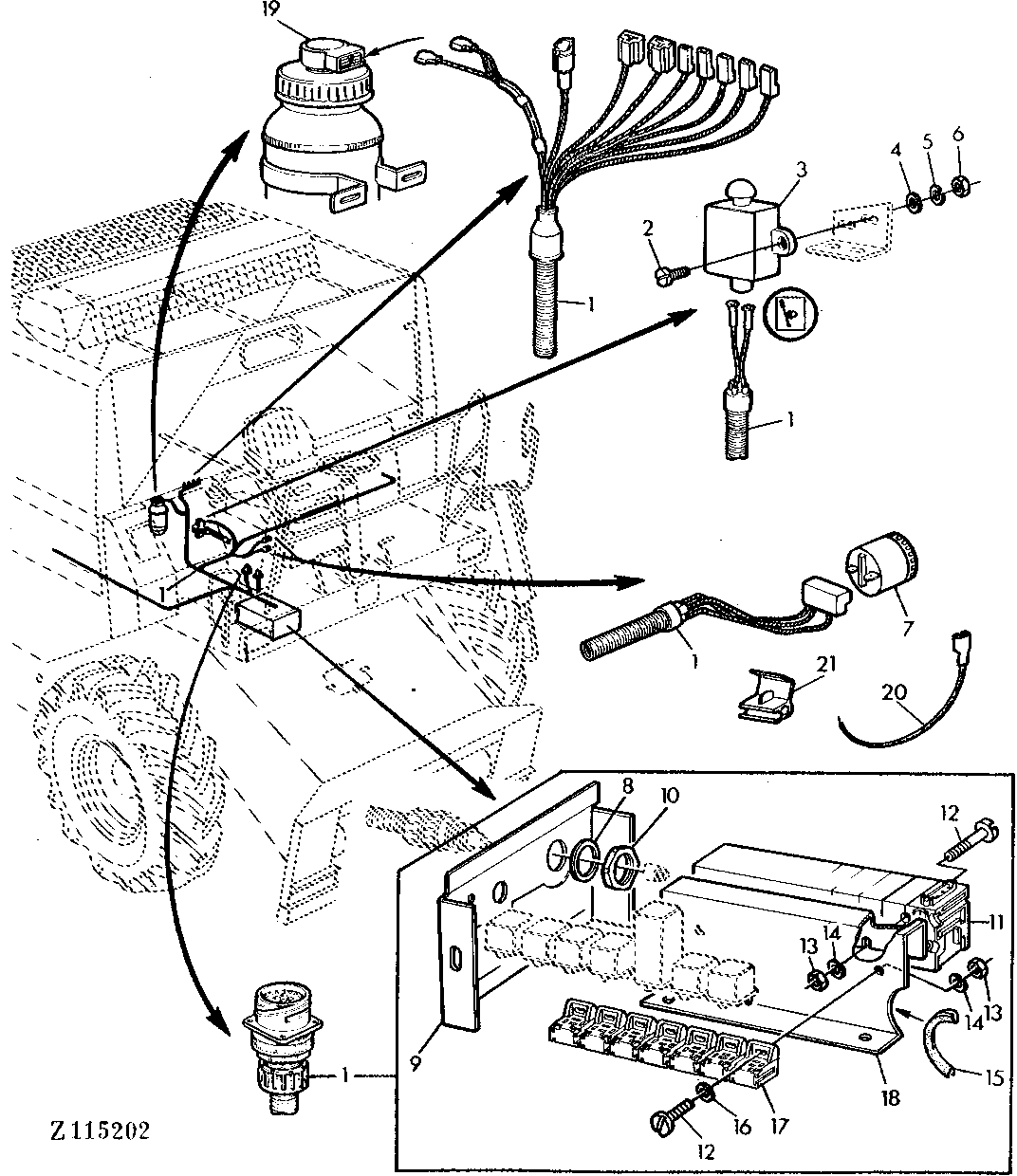

BASIC WIRING HARNESS [01G17]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ37856	1	WIRING HARNESS	(SUB FOR AZ35459)
2	21M7135	2	SCREW	M4 X 25
3	AL11174	1	SWITCH	-
4	24M7117	2	Washer	4.300 X 9 X 0.800 MM
5	12M7031	2	Lock Washer	4.100 MM
6	14M7139	2	Nut	M4
7	AZ35876	1	WARNING LIGHT KIT	-
8	-	1	Part 8	NOT SUPPLIED SEPARATELY
9	-	1	Part 9	NOT SUPPLIED SEPARATELY
10	-	1	Part 10	NOT SUPPLIED SEPARATELY
11	Z44339	21	ELEC. CONNECTOR HOUSING	-
12	21M7034	4	SCREW	M5 X 12
13	12M7011	4	LOCK WASHER	5 MM
14	14M7028	2	Nut	M5
15	Z40677	1	Guard	-
16	24M7027	2	Washer	5.300 X 10 X 1 MM
17	AZ26995	7	ELEC. CONNECTOR TERMINAL	-
18	Z42860	1	BRACKET	-
19	AZ22695	1	OIL CUP	-
20	AZ40972	1	POWER CORD	-
21	57M7095	1	Electrical Connector Assy	-
