UNLOADING AUGER SWING CONTROL VALVE ( - 610149)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(SUB AH101631)
2	M81668	2	SEAL	(A)
3	R28776	2	O-Ring	(A)
4	AH80224	2	Seat	-
5	N31766	1	PLUNGER	-
6	H63357	2	BACK-UP RING	(A)
7	U40745	2	O-Ring	(A)
8	AH78784	1	Plug	-
9	H103201	1	Spring	-
10	H84537	2	GUIDE	-
11	AH80223	2	POPPET	(A)
12	H81707	1	Spring	-
13	AE24788	1	Plug	-
14	T13911	1	PLUG	-
15	M82702	1	Drain Plug	-
16	M44169	1	SNAP RING	-
17	N153975	1	WASHER	-
18	N150469	1	BUSHING	-
19	H101998	1	Spring	-
20	M46767	1	Washer	-
21	M46768	1	WASHER	-
22	N150470	1	Bushing	-
23	-	1	Part 23	(SUB AH101631)
24	28H1688	2	Bushing	0.364" X 0.540" X 11/16"
25	H99283	2	Cap Screw	-
25	12H302	2	Lock Washer	1/4"
25	14H786	2	Nut	1/4"
..	AH101631	1	Control Valve	(SUB AH120377)
..	AH103895	1	Seal Kit	-

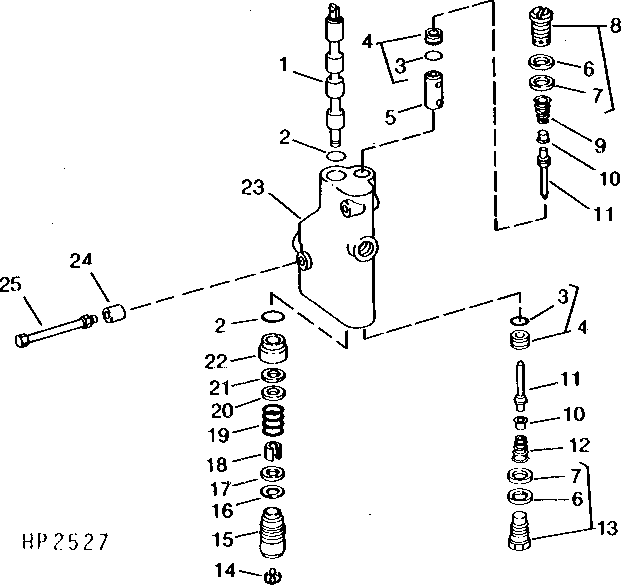

UNLOADING AUGER SWING CONTROL VALVE ( - 610149)

Нет текстового описания
