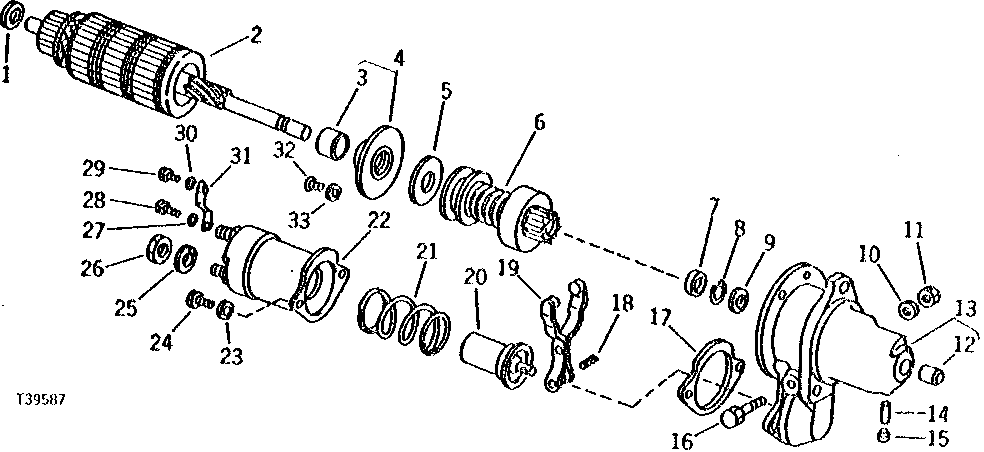

STARTING MOTOR DRIVE MOTOR AND ARMATURE ASSEMBLY

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R11096	1	WASHER	-
2	AT16291	1	ARMATURE	-
3	T11684	1	BUSHING	-
4	820149	1	BEARING	-
5	R11095	1	WASHER	-
6	AR54923	1	STARTER MOTOR DRIVE	-
7	R11116	1	SPACER	-
8	R11117	1	SNAP RING	-
9	T24539	1	WASHER	-
10	12H303	1	Lock Washer	5/16"
11	14H611	1	Nut	5/16"
12	T17987	1	BUSHING	-
13	RE19193	1	HOUSING	(SUB FOR AR70082)
14	R40337	1	WICK	-
15	15H558	1	Pipe Plug	1/8"
16	T11672	1	CAP SCREW	-
17	T17058	1	GASKET	-
18	34H279	1	SPRING PIN	3/16" X 13/16"
19	T18113	1	SHIFTER	-
20	AT15147	1	PLUNGER	-
21	T11675	1	SPRING	-
22	AR68304	1	SOLENOID	(SUB FOR R11240)
23	12H302	2	Lock Washer	1/4"
24	21H1142	2	SCREW	1/4" X 1/2"
25	12H304	1	Lock Washer	3/8"
26	14H732	1	Nut	3/8"
27	12H295	1	Lock Washer	0.190"
28	T15564	1	SCREW	-
29	21H1127	1	SCREW	0.190" X 7/16"
30	12H246	1	LOCK WASHER	0.190"
31	R39877	1	BRACKET	-
32	T19589	2	SCREW	-
33	T19569	2	LOCK WASHER	-
98	AT25619	1	STARTER MOTOR	(SUB RE19187)

STARTING MOTOR DRIVE MOTOR AND ARMATURE ASSEMBLY
