RADIATOR FAN AND ROTARY SCREEN SHAFT DRIVE BELT TIGHTENER

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H96424	1	Cap	-
2	H86776	1	Bracket	-
3	19H1936	2	Cap Screw	3/8" X 3/4"
3	12H304	2	Lock Washer	3/8"
4	24H1305	2	Washer	13/32" X 13/16" X 0.065"
5	H86839	1	Snap Ring	-
6	24H1362	1	Washer	41/64" X 1" X 0.075"
7	H91788	2	Bushing	-
8	AH95011	1	Hub	-
9	H96251	1	Washer	-
10	H86265	1	TORSION SPRING	R.H. TORSION
11	H86886	1	Push Nut	-
12	AH96492	1	Arm	-
13	AH77172	1	Idler	102 MM (4") DIA.
14	H86514	1	Bolt	-
14	12H301	1	Lock Washer	1/2"
14	14H1040	1	Nut	1/2"
15	B31498	1	Washer	(SUB H88355)
15	H88355	1	Washer	-
16	03H1524	3	Bolt	5/16" X 1"
16	N10213	3	Lock Nut	-

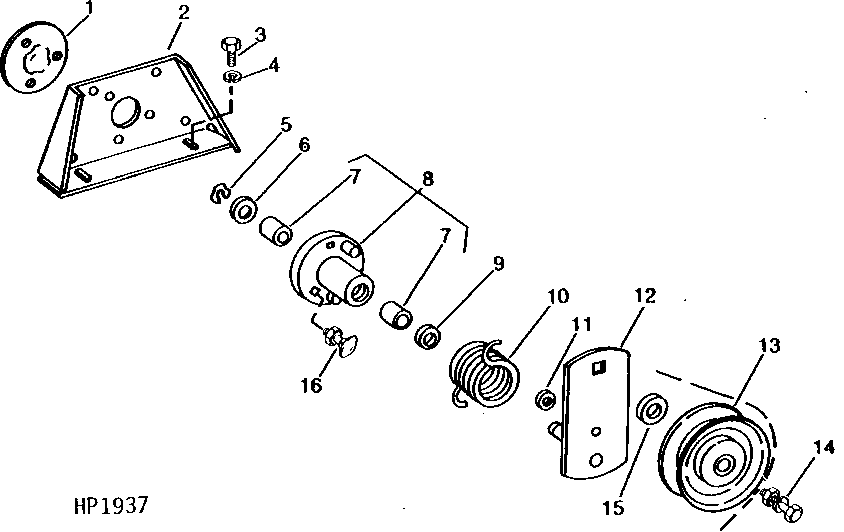

RADIATOR FAN AND ROTARY SCREEN SHAFT DRIVE BELT TIGHTENER
