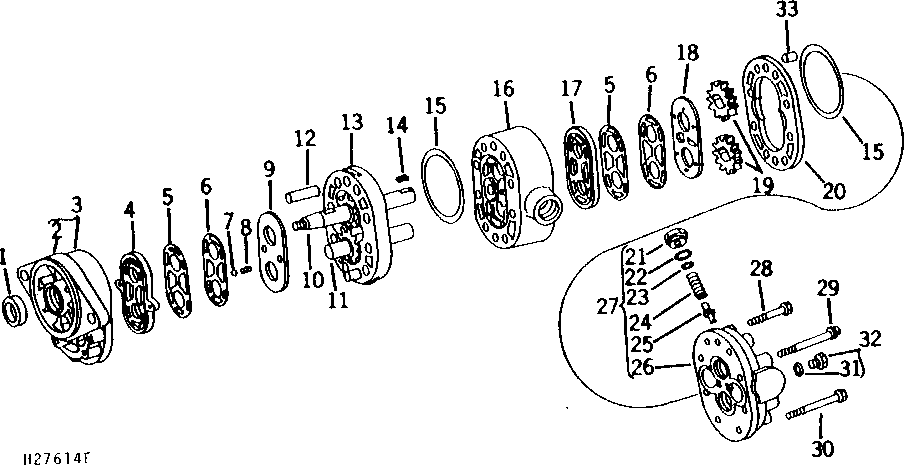

HYDRAULIC PUMP (CESSNA NO. 24382-RAB)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH15442	1	SEAL	(A)
2	-	1	Part 2	(SUB AT12111)
3	AT12111	1	HOUSING	FRONT, WITH BEARING
4	T12956	2	SEAL	-
5	T12959	2	GASKET	-
6	T12958	2	GASKET	-
7	-	2	Part 7	-
8	H22695	2	SPRING	-
9	N126257	1	DIAPHRAGM	-
10	AH91798	1	Steering Gear	-
11	AH91799	1	Steering Gear	-
12	H65662	2	Dowel Pin	-
13	H92075	1	Housing	-
14	H83241	1	Key	(A)
14	N111500	1	SHAFT KEY	-
15	H80821	2	O-Ring	(A)
16	H80819	1	Plate	-
17	N111497	1	Diaphragm	-
18	N126258	1	Diaphragm	-
19	H80820	2	Gear	-
20	H80818	1	Housing	-
21	AH79117	1	Fitting	(SUB AH108495)
21	AH108495	1	Drain Plug	-
22	R375R	1	O-Ring	(A) (THIS APPLICATION ONLY)
22	U40745	1	O-Ring	-
23	H31257	1	SHIM	-
24	H31256	1	SPRING	-
25	AH18137	1	POPPET	-
26	-	1	Part 29	-
27	AH79115	1	Kit	BACK PLATE REPAIR
28	19H1897	4	Cap Screw	5/16" X 3-3/4"
28	H63062	4	Screw	-
29	N111507	2	Bolt	-
30	19H2729	2	Cap Screw	5/16" X 4-1/4"
30	N111507	2	Bolt	-
31	R28782	1	O-Ring	(A)
32	AH63282	1	FITTING PLUG	-
32	R51031	1	Fitting	-
33	H92074	2	Dowel Pin	-
98	AH79116	1	Kit	(SUB AH101242)
98	AH216701	1	Tune-Up Kit	(SUB FOR AH101242)
..	AH227556	1	Hydraulic Pump	(SUB FOR AH89479) (REMANUFACTURED)
..	AH227563	1	Seal Kit	(USE WITH AH227556)

HYDRAULIC PUMP (CESSNA NO. 24382-RAB)
