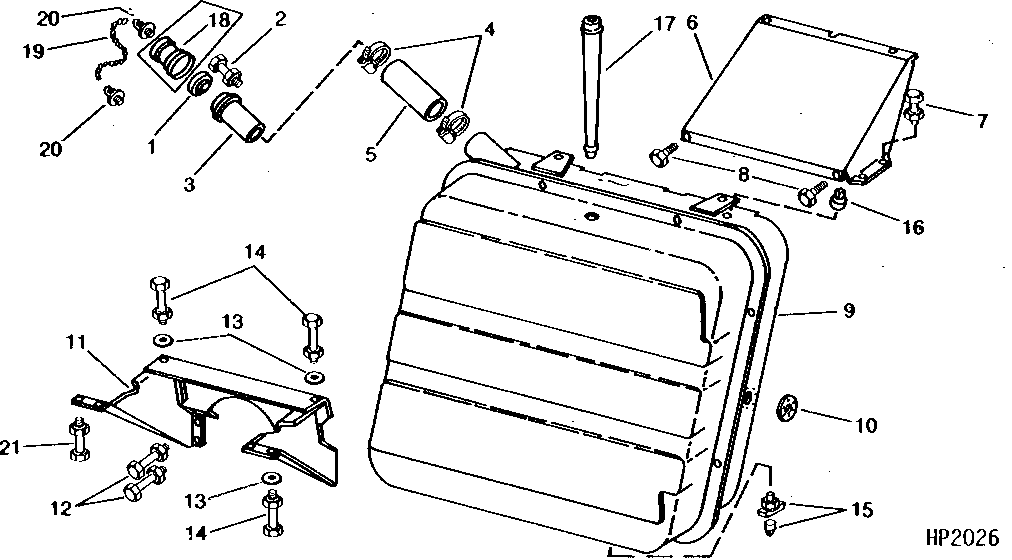

FUEL TANK AND SUPPORTS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH110230	1	Cap	VENTED
1	AH97868	1	Cap	NON-VENTED, (SUB AH110230)
2	21H1310	2	SCREW	1/4" X 1/2"
2	14H786	2	Nut	1/4"
3	AH83337	1	Filler Neck	-
4	AR21999	2	Hose Clamp	-
5	H76165	1	Hose	-
6	H76162	1	Bracket	UPPER
7	19H1813	2	CAP SCREW	5/16" X 5/8"
7	14H785	2	Nut	5/16"
7	N10212	2	Self-Locking Screw	-
7	N10213	2	Lock Nut	-
8	H76139	2	Screw	SELF-TAPPING
9	AH93230	1	Fuel Tank	-
10	H105967	1	Gasket	-
11	AH75543	1	Support	LOWER
12	19H1907	2	Cap Screw	5/16" X 2-3/4"
12	14H812	2	NUT	3/8"
13	24H1136	4	Washer	11/32" X 11/16" X 0.065"
14	19H2127	4	Cap Screw	5/16" X 7/8"
14	14H785	4	Nut	5/16"
15	AH20936	1	Drain Valve	-
16	15H638	1	Pipe Plug	1/8"
17	AH96547	1	Breather	-
18	H99234	1	Cover	-
19	AH97869	1	Link Chain	-
20	H99897	2	Retainer	-
21	19H2127	2	Cap Screw	5/16" X 7/8"
21	14H785	2	Nut	5/16"
21	N10212	2	Self-Locking Screw	-
21	N10213	2	Lock Nut	-
