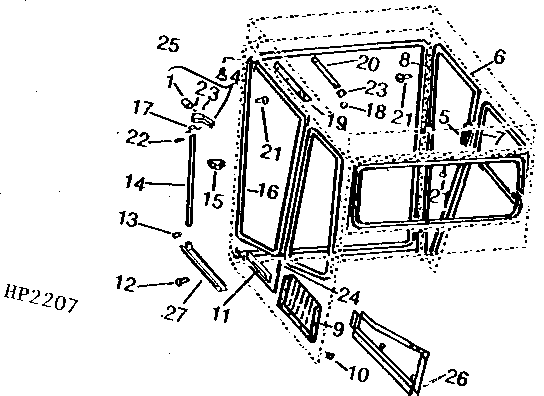

DOORS, HINGES, LATCHES, AND TOOL POCKET FOR OPERATOR'S CAB

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H81782	1	Bolt	-
2	H88849	1	Spring	INNER HANDLE, R.H. DOOR
3	34H251	1	Spring Pin	1/8" X 1"
4	AH80329	1	Handle	INNER, L.H. DOOR
5	AH86853	1	Latch	-
5	37H32	2	SCREW	0.190" X 3/8"
6	AH80338	1	Frame	R.H. DOOR
7	AH81544	1	Handle	OUTER, R.H. DOOR
8	AH80331	1	Hinge	R.H. DOOR
9	AH80715	1	Holder	-
10	21H1300	10	SCREW	0.190" X 3/8"
11	AH84129	1	Frame	L.H. DOOR
12	H81804	1	Bumper	-
13	34H277	1	SPRING PIN	3/16" X 5/8"
14	H84481	1	Pin Fastener	-
15	H82241	1	Plate	(SUB H100286)
15	H100286	1	Latch	STRIKER
16	AH84125	1	Hinge	-
17	H84197	1	Spring	-
18	16H1300	3	Rivet	3/8" X 5/8"
19	AH84127	1	Housing	-
20	AH84126	1	Strap	L.H. DOOR
21	37H32	30	SCREW	0.190" X 3/8"
22	34H282	1	Spring Pin	3/16" X 1"
23	H83943	1	Push Nut	-
24	H89012	1	Pin Fastener	-
25	H89266	9	Screw	-
26	AH107850	1	Panel	L.H. INNER DOOR
27	AH84128	1	Handle	L.H., LOWER

DOORS, HINGES, LATCHES, AND TOOL POCKET FOR OPERATOR'S CAB
