Открытый узел

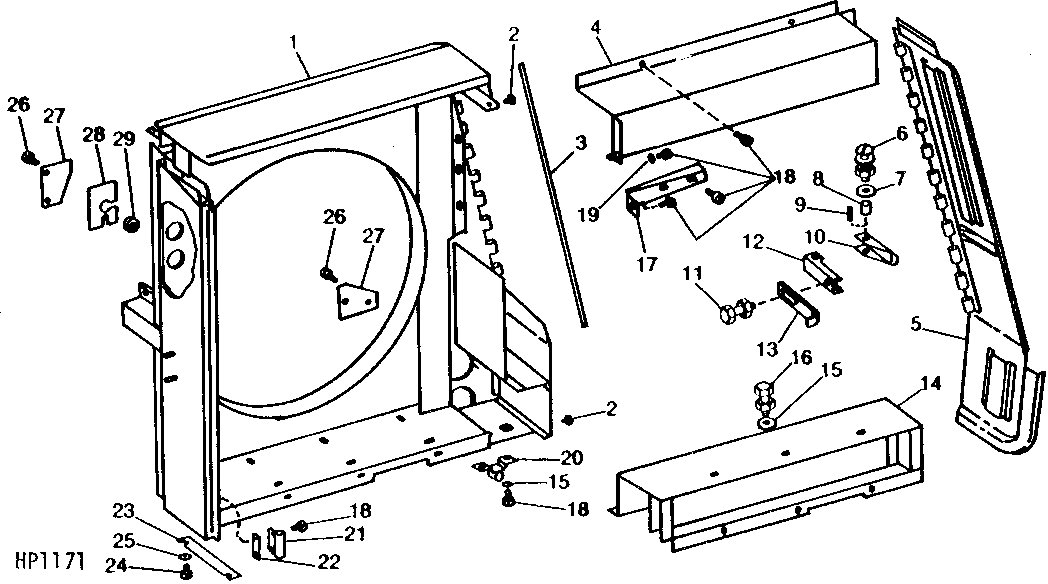

CORNER FRAME, RADIATOR CLOSURES, AND DOOR

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH92224	1	Frame	-
2	H81804	2	Bumper	-
3	H86509	1	Pin	-
4	AH92222	1	Cover	UPPER
5	AH90894	1	Panel	-
6	21H1045	1	Screw	1/4" X 2"
6	12H302	1	Lock Washer	1/4"
6	14H786	1	Nut	1/4"
7	24H1287	1	Washer	9/32" X 5/8" X 0.065"
8	28H1955	1	Bushing	0.269" X 0.405" X 1-15/32"
9	34H270	1	Spring Pin	5/32" X 1-1/2"
10	H86493	1	Handle	-
11	03H1416	1	Bolt	5/16" X 3/4"
11	N10213	1	Lock Nut	-
12	H89313	1	Bracket	-
13	H89312	1	Angle	-
14	AH87730	1	Support	BOTTOM (WITHOUT AIR CONDITIONING)
15	24H1136	5	Washer	11/32" X 11/16" X 0.065"
16	19H1813	3	CAP SCREW	5/16" X 5/8"
16	N10213	3	Lock Nut	-
17	H86689	1	Bracket	-
18	N71292	12	SELF-LOCKING SCREW	-
19	24H1224	1	Washer	11/32" X 1" X 1/16"
20	H99937	1	Bracket	-
21	H94605	2	Hinge	-
22	H86523	2	Strap	-
23	H86688	1	Strap	-
24	N10214	2	Self-Locking Screw	-
25	24H1305	2	Washer	13/32" X 13/16" X 0.065"
26	37H3	2	SCREW	1/4" X 5/8"
27	H87661	2	Cover	-
28	H88190	1	Cover	(WITH AIR CONDITIONING)
29	H80306	1	Grommet	(WITH AIR CONDITIONING)

CORNER FRAME, RADIATOR CLOSURES, AND DOOR
