Открытый узел

SEAT FRAME, LINK AND ARM [02G21]

SEAT FRAME, LINK AND ARM [02G21]

SEAT FRAME, LINK AND ARM [02G21]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

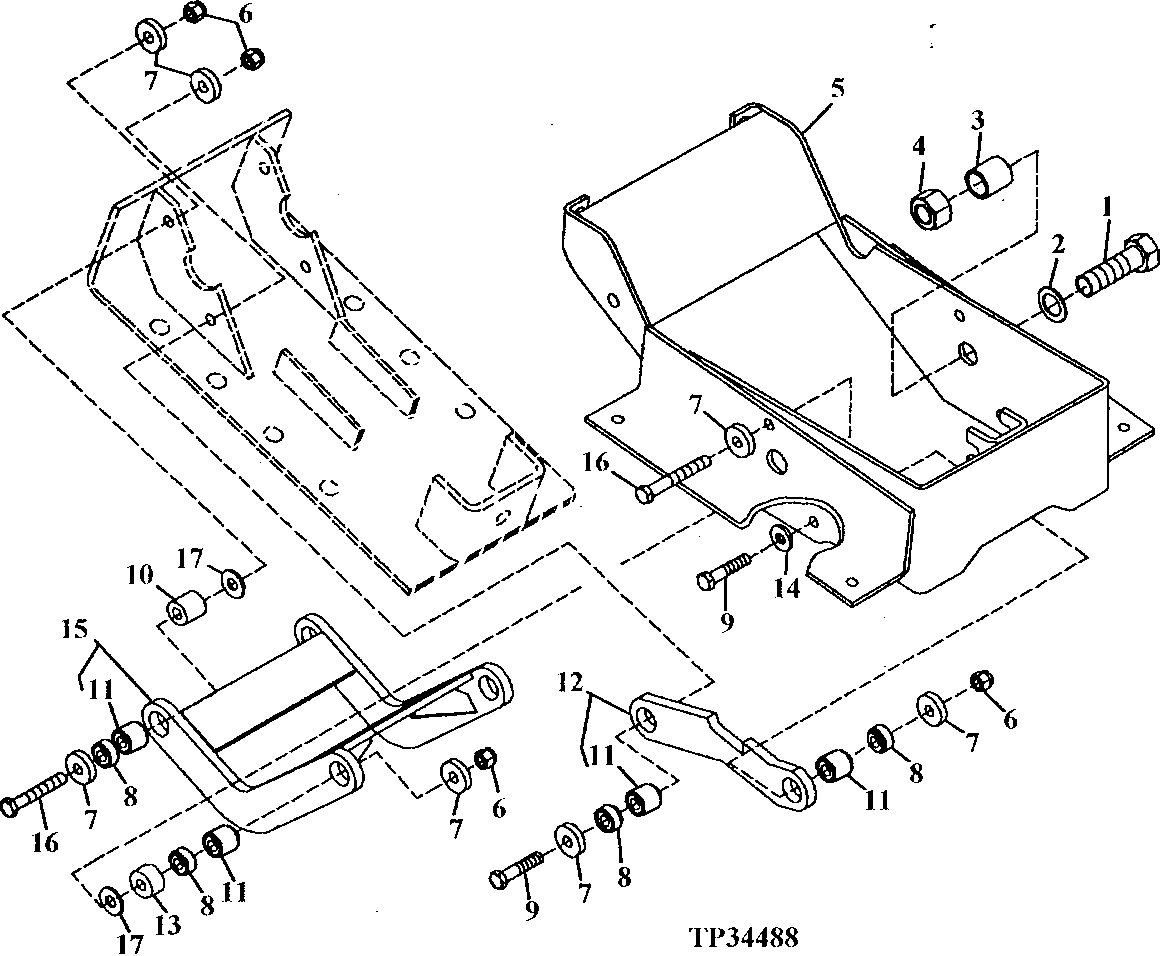

SEAT FRAME, LINK AND ARM [02G21]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1862	2	Cap Screw	3/4" X 2-1/2"
2	24H1265	2	Washer	13/16" X 1-1/4" X 0.060"
3	28H1933	2	Bushing	0.824" X 1.050" X 1-1/8", 53/64" X 1-1/8"
4	14H794	2	Nut	3/4"
5	AT63070	1	FRAME	-
6	T11234	8	Lock Nut	3/8"
7	R51604	14	WASHER	9.931 X 28.448 X 6.350 MM (25/64" X 1.120" X 1/4")
8	T121964	8	BUSHING	(SUB FOR R27440, THIS APPLICATION) (ALSO ORDER R51604)
9	19H3217	4	Cap Screw	3/8" X 1-3/4", HS, SAE 8, 3/8" X 1-3/4"
10	E19041	2	Bushing	9.931 X 22.225 X 22.352 MM (25/64" X 7/8" X 0.880") HS, SAE 8, 3/8" X 1-3/4"
11	R51648	8	WASHER	19.215 X 22.289 X 9.270 MM (0.756" X 0.878" X 0.365") (SUB FOR R36704)
12	AT75714	2	LINK	(SUB FOR AR31978, THIS APPLICATION)
13	E41272	2	Spacer	9.931 X 25.400 X 14.224 MM (25/64" X 1" X 0.560") HS, SAE 8, 3/8" X 2-3/4"
14	R57696	2	Washer	9.931 X 23.114 X 3.048 MM (25/64" X 0.910" X 0.120")
15	AT75715	1	ARM	(SUB FOR AT36034)
16	19H2732	4	Cap Screw	3/8" X 2-3/4", HS, SAE 8, 3/8" X 2-3/4"
17	24H1219	1	Washer	7/16" X 1" X 0.083"
