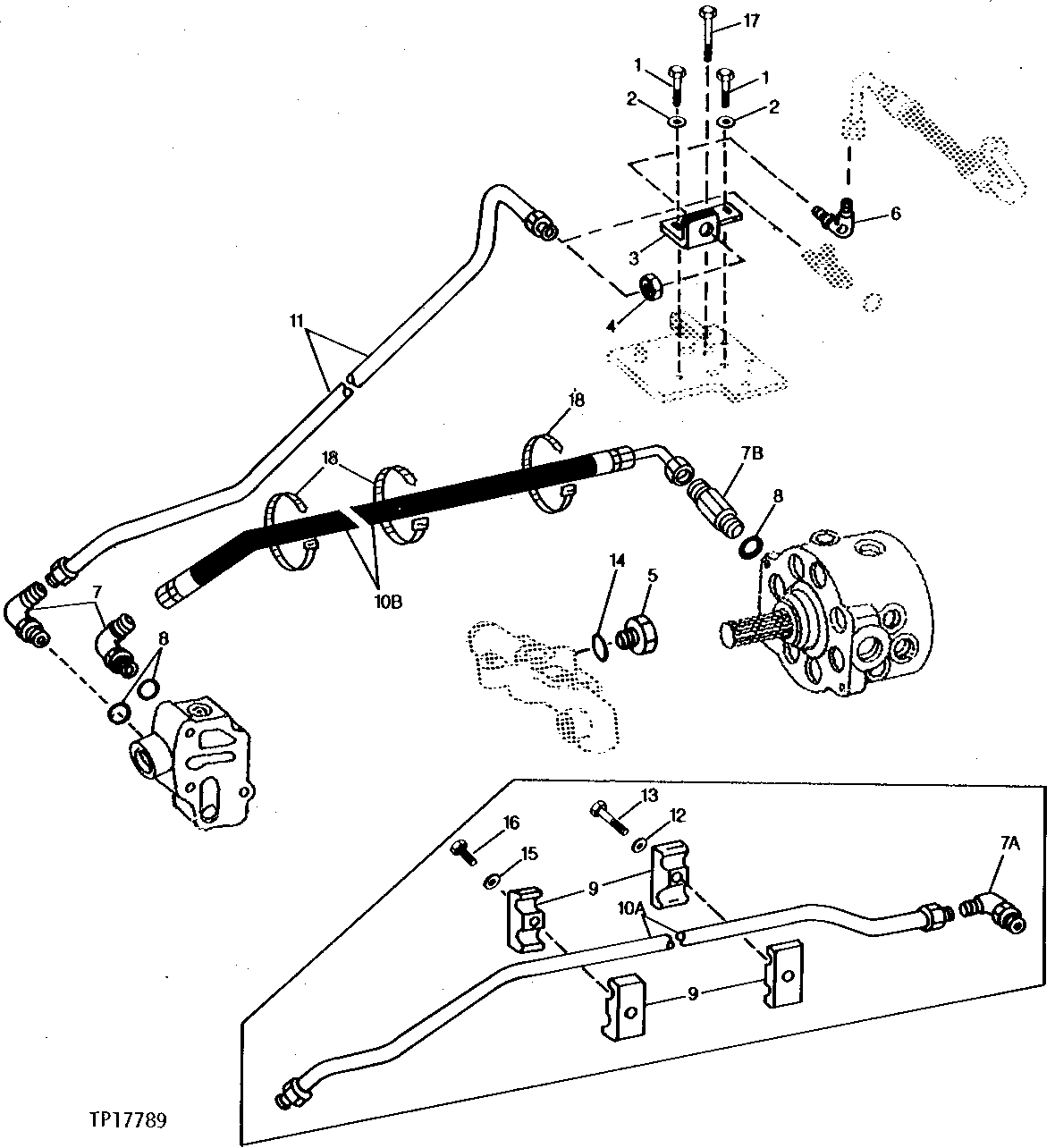

HYDRAULIC SYSTEM RETURN AND CHARGE LINES [02I07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2705	2	Cap Screw	5/16" X 1", (USE WITHOUT BLADE)
2	R56397	2	Washer	(USE WITHOUT BLADE)
3	T77332	1	BRACKET	(USE WITHOUT BLADE)
4	R27390	1	Nut	(USE WITHOUT BLADE)
5	R27474	1	Drain Plug	(USE WITHOUT BLADE)
6	T77333	1	Elbow Fitting	(USE WITHOUT BLADE)
8	U12547	3	O-Ring	(SUB FOR (3) F3171R)
9	T45033	4	CLAMP	-
11	AT48952	1	LINE	-
11	AT72954	1	OIL LINE	-
12	24H1341	1	Washer	17/32" X 15/16" X 0.060"
13	19H1004	1	CAP SCREW	1/2" X 2-1/4"
14	R26906	1	O-Ring	(USE WITHOUT BLADE)
15	24H1375	1	Washer	11/16" X 1-1/8" X 0.060"
16	19H2599	1	Cap Screw	5/8" X 2-1/2"
17	19H1813	1	CAP SCREW	5/16" X 5/8"
18	H77698	3	Tie Band	-
7A	AT32331	3	Elbow Fitting	-
7B	T74312	1	FITTING	-
10A	AT48951	1	LINE	-
10B	AT59653	1	HYDRAULIC HOSE - FABRICATE	1-1/16" X 2 032 MM (80") X 1-1/16"

HYDRAULIC SYSTEM RETURN AND CHARGE LINES [02I07]
