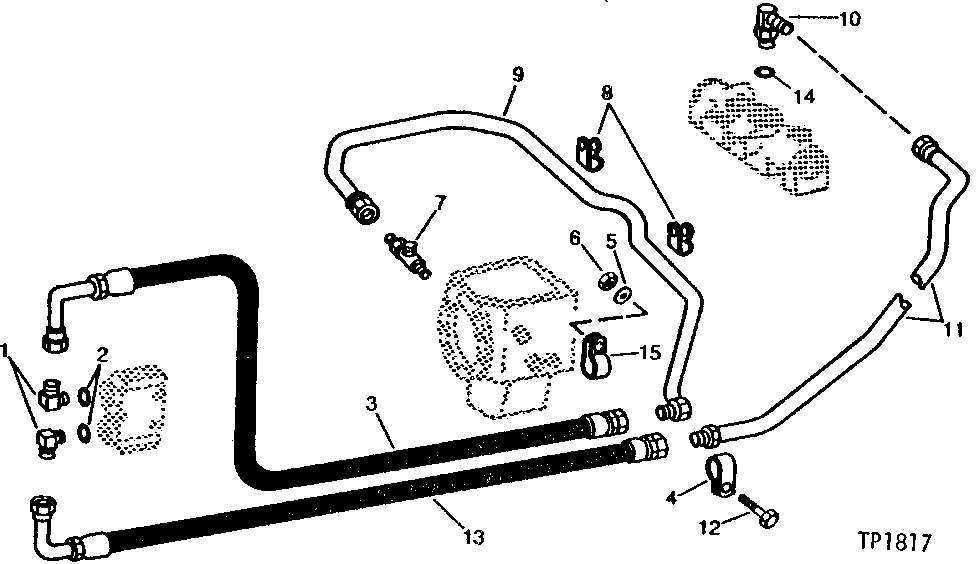

GRAPPLE CONTROL VALVE PRESSURE AND RETURN LINES [03C05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH76990	2	Elbow Fitting	-
2	U12547	2	O-Ring	(SUB FOR (2) F3171R)
3	AT78623	1	HYDRAULIC HOSE	381 MM LONG (7/8" X 1-1/16" X 16-1/4") (SUB FOR AT53288)
4	T24959	1	Clamp	-
5	24H1682	2	Washer	13/32" X 7/8" X 0.120"
6	14H812	1	NUT	3/8"
7	AK40462	1	Tee Fitting	-
8	T24959	2	Clamp	-
9	AT53287	1	LINE	GRAPPLE RETURN
10	M48579	1	ELBOW FITTING	-
11	AT53285	1	LINE	GRAPPLE PRESSURE
12	19H2676	1	Cap Screw	3/8" X 1"
13	AT73322	1	HYDRAULIC HOSE	571 MM LONG (7/8" X 22-1/2")
14	R26906	1	O-Ring	-
15	T26955	1	Clamp	-

GRAPPLE CONTROL VALVE PRESSURE AND RETURN LINES [03C05]

Нет текстового описания
