Открытый узел

SEAT (SERIAL NO. -400544) [02D17]

SEAT (SERIAL NO. -400544) [02D17]

SEAT (SERIAL NO. -400544) [02D17]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

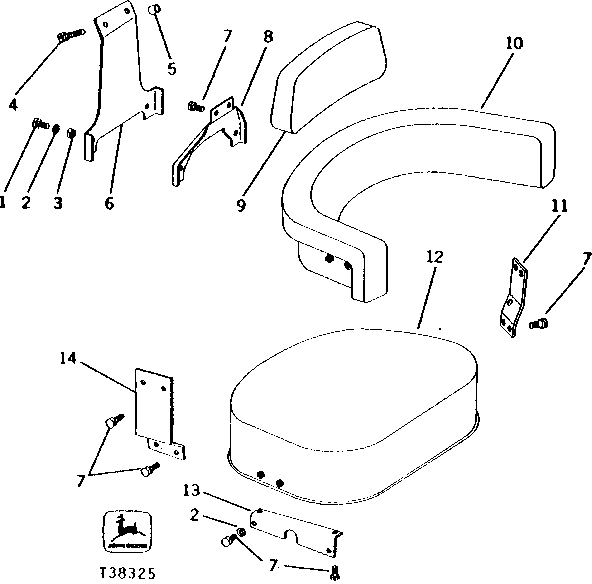

SEAT (SERIAL NO. -400544) [02D17]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2664	2	Cap Screw	5/16" X 3/4"
2	12H303	6	Lock Washer	5/16"
3	14H785	2	Nut	5/16"
4	19H3552	2	Cap Screw	5/16" X 1-1/2"
5	28H1578	2	BUSHING	3/4" X 1-1/16"
6	R34282	1	SUPPORT	SEAT BACK, UPPER
7	19H1813	18	CAP SCREW	5/16" X 5/8"
8	R30443	1	SUPPORT	SEAT BACK, REAR
9	-	1	Part 9	UPPER ( T55118 NO LONGER AVAILABLE)
10	-	1	Part 10	LOWER ( T55117 NO LONGER AVAILABLE)
11	R31513	1	SUPPORT	SEAT BACK, FRONT, L.H.
12	-	1	Part 12	( T55116 NO LONGER AVAILABLE)
13	R30441	1	SUPPORT	CUSHION, R.H.
13	R30442	1	SUPPORT	CUSHION, L.H. (NOT ILLUSTRATED)
14	R31512	1	SUPPORT	SEAT BACK, FRONT R.H.
