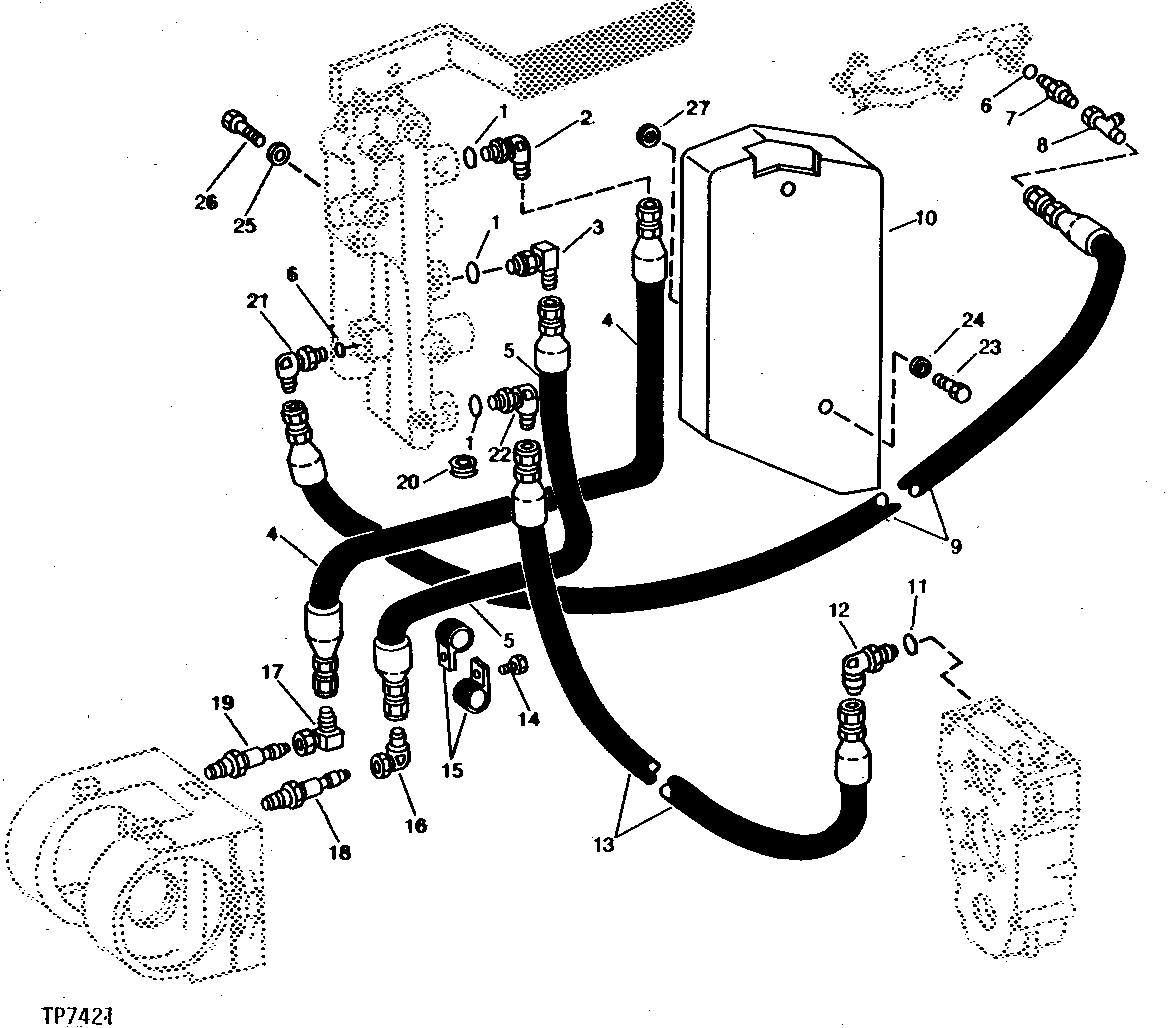

REPLACEMENT WINCH CONTROL VALVE HYDRAULICS [02H12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26448	3	O-Ring	-
2	AT35121	1	Elbow Fitting	-
3	AT35601	1	FITTING	-
4	AT61195	1	HYDRAULIC HOSE - FABRICATE	9/16" X 2 794 MM (110") X 9/16", CLUTCH PRESSURE
5	AT39160	1	HYDRAULIC HOSE - FABRICATE	1/2" X 2 794 MM (110") X 1/2", BRAKE PRESSURE
6	R26287	2	O-Ring	-
7	R36742	1	COUPLING	-
8	U45760	1	FITTING	TEE
9	AT73332	1	HYDRAULIC HOSE - FABRICATE	1/2" X 1 657 MM (65-1/4") X 1/2", INLET, (SUB FOR AT45499)
10	T74018	1	COVER	-
11	R26375	1	O-Ring	-
12	AT32332	1	Elbow Fitting	-
13	AT46047	1	HYDRAULIC HOSE - FABRICATE	3/4" X 1 016 MM (40") X 3/4", WINCH RETURN
14	19H3239	1	Cap Screw	3/8" X 1-1/4"
15	R46414	2	Clamp	(SUB FOR AH78125, THIS APPLICATION)
16	U45768	1	Elbow Fitting	90° ELBOW
17	AE24616	1	Elbow Fitting	90° ELBOW
18	R36040	1	Fitting	UNION
19	R27238	1	Fitting	UNION
20	T47338	1	Grommet	-
21	AT32336	1	ELBOW FITTING	90° ELBOW
22	AT35120	1	Elbow Fitting	90° ELBOW
23	19H2676	2	Cap Screw	3/8" X 1"
24	24H1305	2	Washer	13/32" X 13/16" X 0.065"
25	24M7096	2	Washer	0.413" X 0.709" X 0.063"
26	19H2676	2	Cap Screw	3/8" X 1"
27	24H1682	1	Washer	13/32" X 7/8" X 0.120"

REPLACEMENT WINCH CONTROL VALVE HYDRAULICS [02H12]
