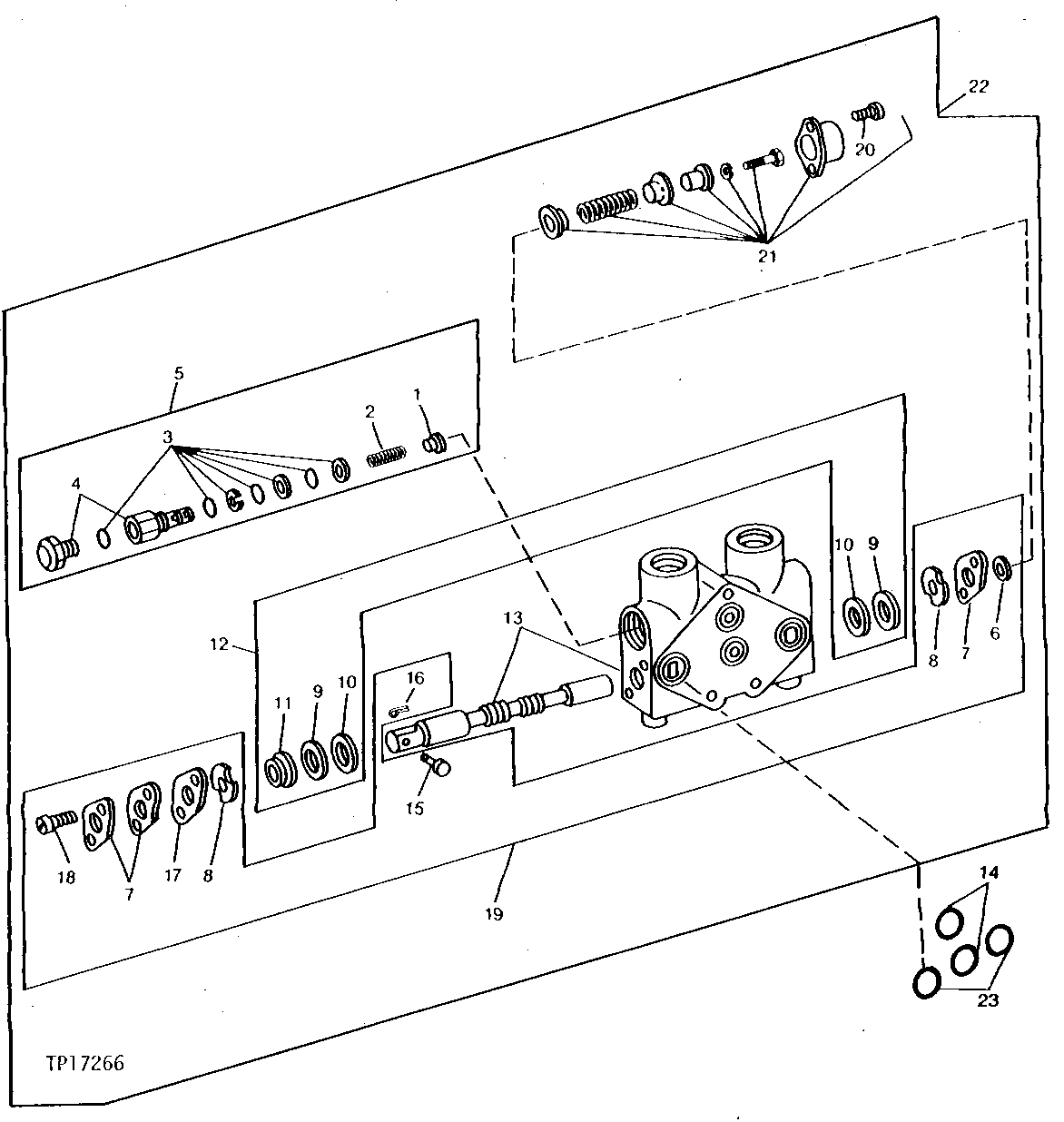

REPLACEMENT BLADE CONTROL VALVE SECTION [02I04]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U13616	1	Pressure Relief Valve	-
2	T36012	1	Spring	-
3	-	1	Part 3	( AT53857 NO LONGER AVAILABLE) (SUB AT160684)
3	-	1	Part 4	(K1) ( PT8139 NO LONGER AVAILABLE) (SUB FOR AT53857) (SUB AT160684)
4	-	1	Part 5	(SUB AT68646)
5	AT68646	2	PRESSURE RELIEF VALVE	(INCLUDES AW17093) 18, 617 KPA (186 BAR) (2700 PSI)
5	AW17093	1	Pressure Relief Valve	-
6	-	1	Part 8	(SUB AT135683)
7	T104784	3	PLATE	-
8	-	2	Part 10	-
9	-	2	Part 11	(SUB AT135686)
10	-	2	Part 12	(SUB AT135686)
11	-	1	Part 13	(SUB AT135686)
12	AT135686	1	SEAL KIT	(SUB FOR AT75578)
13	-	1	Part 15	OR SPOOL, (SUB AT160040)
14	U15980	1	O-Ring	(K)
15	T35986	1	Pin Fastener	-
16	11M7009	1	Cotter Pin	2 X 16 MM
17	T113012	1	PLATE	-
18	21H1174	2	SCREW	1/4" X 1"
19	AT135683	1	Retainer	(SUB FOR AT75602)
20	T35975	1	SCREW	-
21	AT53847	2	STOP	-
22	AT160040	1	SPOOL VALVE	COMPLETE, (SUB FOR AT140080) (ALSO ORDER AT158844)
22	-	1	Part 25	( AT74958 NO LONGER AVAILABLE, FURNISH COMPONENTS)
23	R27928	2	O-Ring	(K)

REPLACEMENT BLADE CONTROL VALVE SECTION [02I04]

Нет текстового описания
