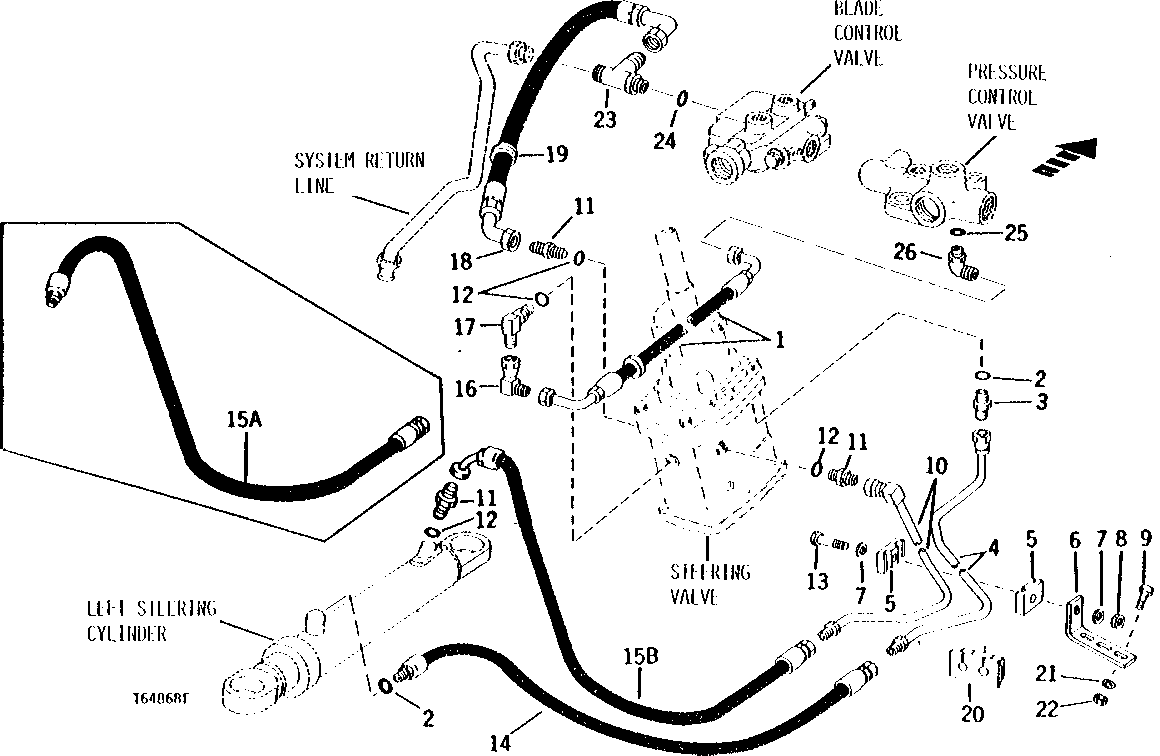

LEFT STEERING CYLINDER HYDRAULICS (SERIAL NO. -400823) [01I06]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT48394	1	HYDRAULIC HOSE - FABRICATE	-
2	R26448	2	O-Ring	-
3	R27212	1	Fitting	-
4	AT47799	1	OIL LINE	LEFT STEERING CYLINDER ROD END
5	T44073	2	HALF CLAMP	-
6	T48394	1	BRACKET	STEERING LINE CLAMP
7	24M7096	4	Washer	0.413" X 0.709" X 0.063"
8	14H1040	3	Nut	1/2"
9	19H2676	2	Cap Screw	3/8" X 1"
10	AT47798	1	OIL LINE	LEFT STEERING CYLINDER HEAD END
11	R27237	3	Fitting	-
12	R26375	4	O-Ring	-
13	19H2735	1	Cap Screw	1/2" X 2"
14	AT43002	1	HYDRAULIC HOSE - FABRICATE	STEERING CYLINDER ROD END 9/16" X 927 MM (36-1/2") LONG
16	AH75164	1	Elbow Fitting	90°, (SUB FOR AU43691)
17	AT32332	1	Elbow Fitting	(SUB FOR AR26763) 90° ADJUSTABLE
18	AT48395	1	HOSE	-
19	T46876	2	Grommet	-
20	T46877	1	GROMMET	STEERING LINES
21	24H1111	2	Washer	17/32" X 1-1/16" X 0.090"
22	14H812	2	NUT	3/8"
23	AT47957	1	FITTING	TEE ADJUSTABLE
24	R26906	1	O-Ring	-
25	R26286	1	O-Ring	-
26	AT32334	1	FITTING	REDUCING, 90°
15A	AT42995	1	HYDRAULIC HOSE - FABRICATE	CYLINDER HEAD END, 3/4" X 584 MM(23") LONG
15B	AT62398	1	HYDRAULIC HOSE - FABRICATE	HYDRAULIC, 584 MM (23") LONG

LEFT STEERING CYLINDER HYDRAULICS (SERIAL NO. -400823) [01I06]
