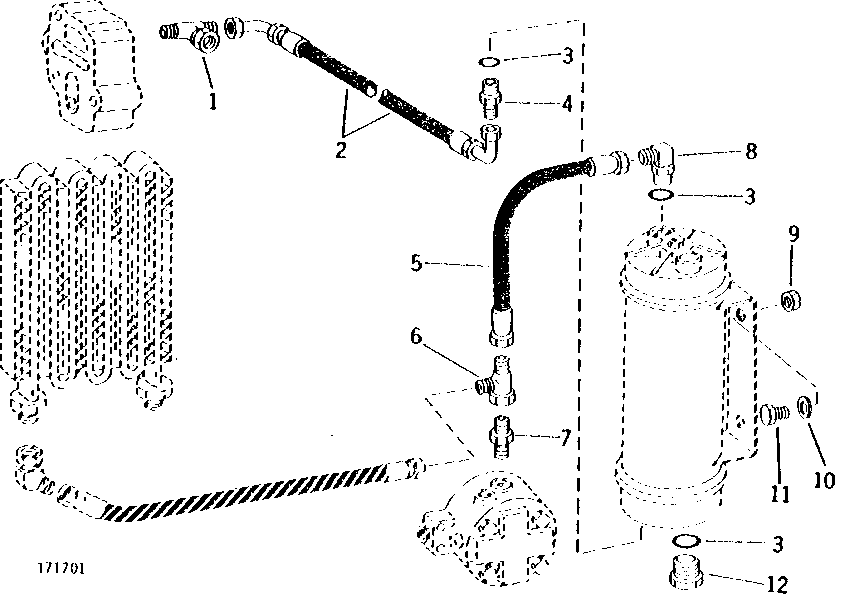

HYDRAULIC FILTER HOSES (GRAPPLE SKIDDER) [02G10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT53289	1	Fitting	37° SWIVEL BRANCH TEE
2	AT53290	1	HOSE	-
3	R29936	3	O-Ring	-
4	T27603	1	Fitting	TUBE REDUCING
5	AT44464	1	Hydraulic Hose	560 MM (1-1/16" X 22") LONG
6	AT43903	1	TEE FITTING	SWIVEL
7	T38666	1	Fitting	REDUCING, (SUB FOR T68727)
8	AT49976	1	FITTING	90°, (SUB FOR AR35964, THIS APPLICATION)
9	14H812	2	NUT	3/8"
10	24H1219	4	Washer	7/16" X 1" X 0.083"
11	19H3239	2	Cap Screw	3/8" X 1-1/4"
12	R36636	1	Drain Plug	-

HYDRAULIC FILTER HOSES (GRAPPLE SKIDDER) [02G10]
