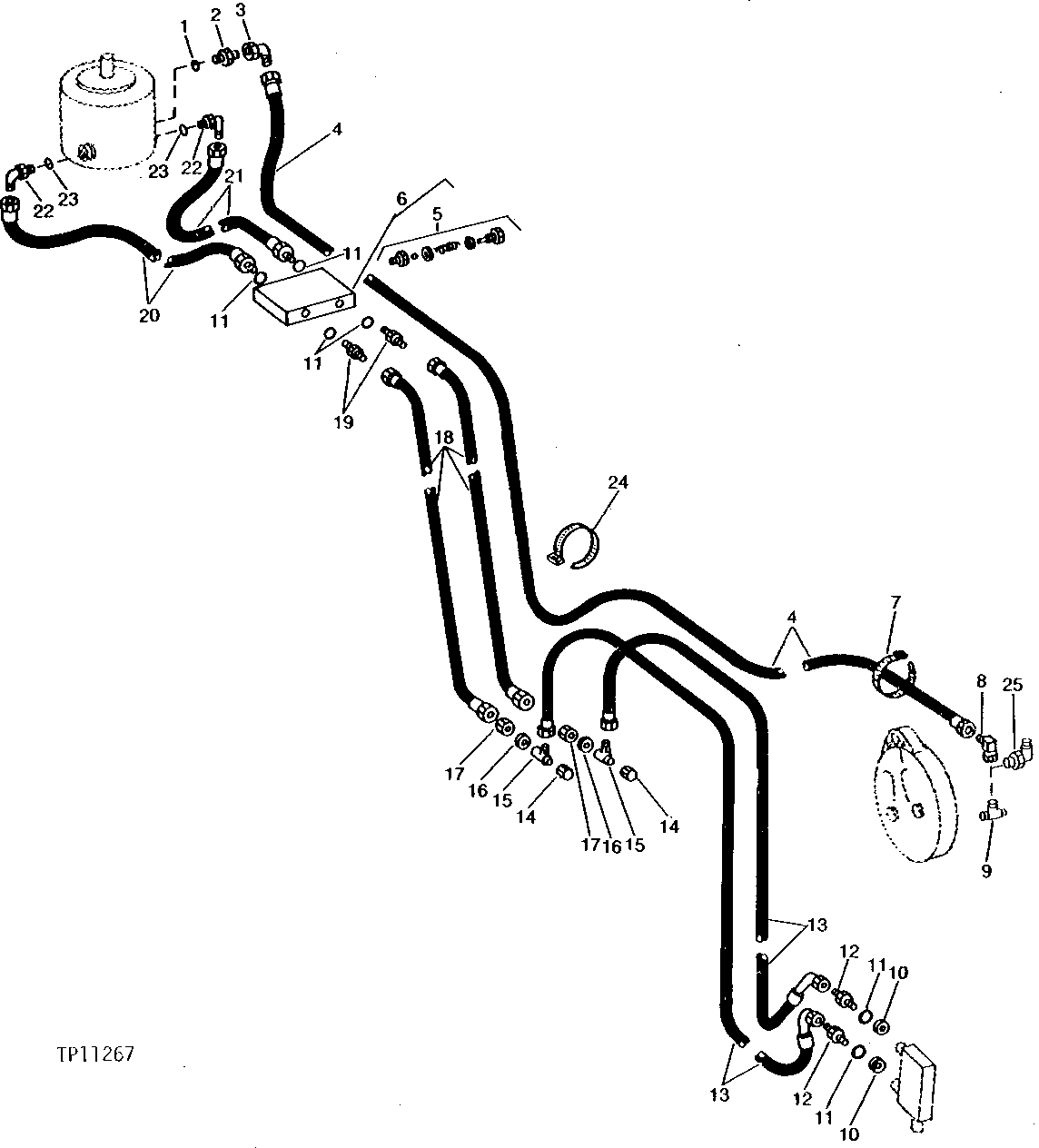

GRAPPLE ROTATE MOTOR HYDRAULICS (SERIAL NO. 314933- ) [02L10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R28782	1	O-Ring	-
2	H63599	1	Union Fitting	(SUB FOR T39220)
3	AH89069	1	Elbow Fitting	-
4	AT56860	1	HYDRAULIC HOSE	4 724 MM LONG (3/4" X 186")
5	AT46963	1	KIT	RELIEF CROSSOVER
6	AT46057	1	PRESSURE RELIEF VALVE	CROSSOVER
7	R44302	2	Tie Band	-
8	AH75164	1	Elbow Fitting	(SUB FOR AU43691)
9	AT26327	1	Tee Fitting	(USE WITH WINCH OPTION)
10	R50719	2	SHIM	-
11	R26906	6	O-Ring	-
12	R28450	2	Fitting	-
13	AT73326	2	HYDRAULIC HOSE - FABRICATE	(SUB FOR AT49963)
14	R39783	2	Fitting	-
15	T38959	1	FITTING	-
16	24H1354	4	WASHER	37/64" X 1" X 0.090"
17	14H832	2	Nut	9/16"
18	AT73325	2	HYDRAULIC HOSE - FABRICATE	1 939 MM LONG (9/16" X 3/4" X 76-3/4") (SUB FOR AT49965)
19	R31665	2	Fitting	-
20	AT41932	1	HYDRAULIC HOSE - FABRICATE	368 MM LONG (7/8" X 14-1/2")
21	AT73323	1	HYDRAULIC HOSE - FABRICATE	432 MM LONG (7/8" X 17") (SUB FOR AT42367)
22	AH76990	2	Elbow Fitting	-
23	U12547	2	O-Ring	-
24	H77698	1	Tie Band	(SUB FOR T44946, THIS APPLICATION)
25	AT32332	1	Elbow Fitting	(USE WITHOUT WINCH OPTION)

GRAPPLE ROTATE MOTOR HYDRAULICS (SERIAL NO. 314933- ) [02L10]
