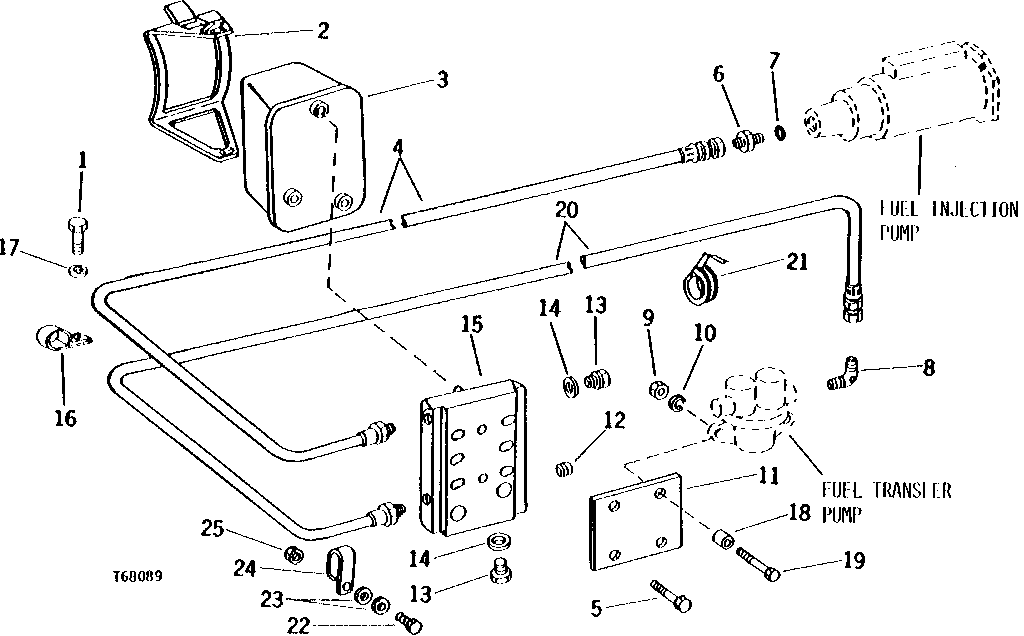

FUEL FILTER AND FUEL FILTER LINES [01F14]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1648	1	Cap Screw	3/8" X 3/4"
2	R66821	1	CLAMP	(SUB FOR R57258)
3	AR50041	1	FUEL FILTER	-
4	AR71217	1	HYDRAULIC HOSE - FABRICATE	FLEXIBLE
5	19H2284	2	Cap Screw	3/8" X 7/8"
6	R27272	1	Fitting	-
7	R26286	1	O-Ring	-
8	T30738	1	ELBOW FITTING	90°
9	14H812	1	NUT	3/8"
10	12H304	1	Lock Washer	3/8"
11	R59086	1	BRACKET	-
12	15H558	1	Pipe Plug	HEX. CTSK., 1/8"
13	R48071	2	DRAIN PLUG	-
14	R34447	2	WASHER	-
15	AR50040	1	HOUSING	-
16	T14787	1	Clamp	COATED
17	24H1305	1	Washer	13/32" X 13/16" X 0.065"
18	28H2497	2	Spacer	3/8" X 5/8"
19	03H2138	2	BOLT	RD. HD., 3/8" X 1-1/2"
20	AR71422	1	HYDRAULIC HOSE	FLEXIBLE
21	R44302	1	Tie Band	-
22	19H2676	1	Cap Screw	3/8" X 1"
23	24H1308	2	Washer	13/32" X 1" X 0.134"
24	R35668	1	Clamp	-
25	14H812	1	NUT	3/8"

FUEL FILTER AND FUEL FILTER LINES [01F14]
