Открытый узел

Upper Countershaft, Sheaves for Platform and Feeder House Variable Belt Drive

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	22H841	1	Set Screw	1/4" X 1/4"
2	H85652	1	Hub	(SUB FOR H77268)
3	JD9406	1	Ball Bearing	-
4	H83285	1	Snap Ring	-
5	H82457	2	Bushing	(SUB FOR H79405)
5	H82457	4	Bushing	-
6	H75691	1	Bushing	-
7	AH84613	1	Pulley	(SUB FOR AH77257, AH83397 OR AH83817)
8	H79404	2	Pin Fastener	-
8	H79404	4	Pin Fastener	-
9	AH83815	1	Pulley	377 MM (14-55/64") DIA, INNER (MARKED H83720)
9	AH84613	1	Pulley	(SUB FOR AH77255), (SUB AH83815 SERIAL NO. 6501 AND UP; SUB AH83815 AND AH83817 PRIOR TO SERIAL NO. 6501)
10	H25051	1	Seal	-
11	E1343FN	1	Snap Ring	-
12	JD9878	1	NEEDLE BEARING	-
13	H84449	1	Hub	(SUB FOR H79403 OR H83286)
14	19H1732	4	Cap Screw	3/8" X 1-1/4"
15	JD9301	1	Ball Bearing	-
16	H76852	1	Pin	(SUB AH75823, THIS APPLICATION)
17	34H321	1	Spring Pin	1/4" X 2-1/2"
18	AH94706	1	Support	(USE WITH (4) H168232, (4) 12H301 AND (4) 14H1040) (SUB FOR AH75823 OR AH84896)
19	H95783	1	Screw	(USE WITH 12H301 AND 14H1040)
20	24H1669	1	Washer	1-25/64" X 2-1/8" X 0.075"

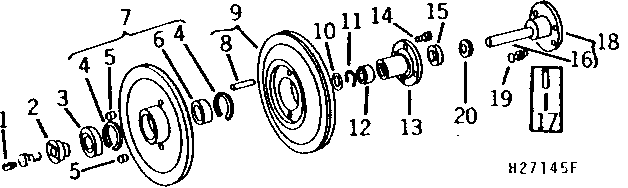

Upper Countershaft, Sheaves for Platform and Feeder House Variable Belt Drive
