SLOW SPEED CYLINDER DRIVE INTERMEDIATE SHAFT (11015 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H85450	4	Plate	-
2	H85448	1	Chain Sprocket	77 TEETH
3	AH86431	1	Hub	-
4	19H1996	1	Cap Screw	1/4" X 2", 1/4" X 2", (USE WITH 12H302 AND 14H786)
5	19H1726	4	Cap Screw	3/8" X 2-1/4", (USE WITH 12H304 AND 14H812)
6	JD8225	2	Bearing Cup	-
7	JD8187	2	Bearing Cone	-
8	H2172B	1	WASHER	-
9	P33554	1	Snap Ring	-
10	AH75296	1	Seal	-
11	H79646	1	Pulley	174 MM (6-55/64") DIA.
12	H75697	1	Shaft	-
13	H79683	1	Pin Fastener	-
14	AH77606	1	Bracket	(MARKED H79638)
15	19H2444	1	CAP SCREW	7/16" X 3-1/4"
16	19H1944	2	Cap Screw	3/8" X 2-3/4", (USE WITH 14H812)
17	19H1732	4	Cap Screw	3/8" X 1-1/4", (USE WITH 12H304)
18	JD7797	1	Lubrication Fitting	STRAIGHT, 1/4"
19	24H1266	1	Washer	1-9/32" X 1-3/4" X 0.060"
20	AH76193	1	Seal	-
21	H85449	1	Bushing	-
22	H78360	1	Washer	-
23	H75348	1	Nut	-
24	AH75299	1	Brace	FRONT
25	19H1800	1	Cap Screw	3/8" X 1-1/2"
26	14H1040	2	Nut	1/2"
27	H75555	1	Stud	-
28	H79688	1	Plate	-
29	12H234	1	LOCK WASHER	1"
30	14H962	1	Nut	1"
31	14H794	4	Nut	3/4"
32	19H1731	3	Cap Screw	3/8" X 1", (USE WITH 14H812)
33	AH75300	1	Brace	REAR
34	24H1305	3	Washer	13/32" X 13/16" X 0.065"

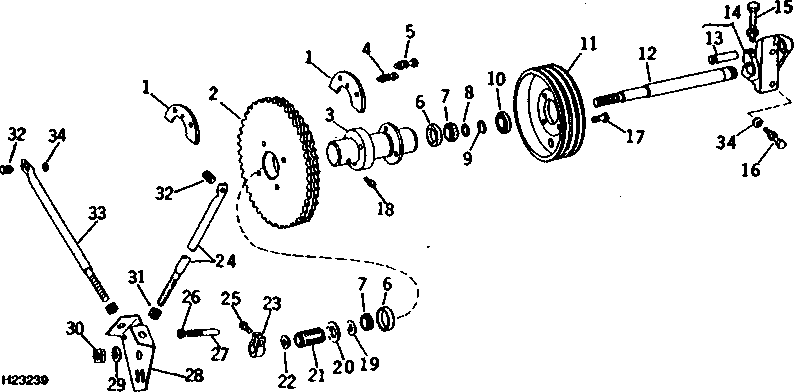

SLOW SPEED CYLINDER DRIVE INTERMEDIATE SHAFT (11015 - )
