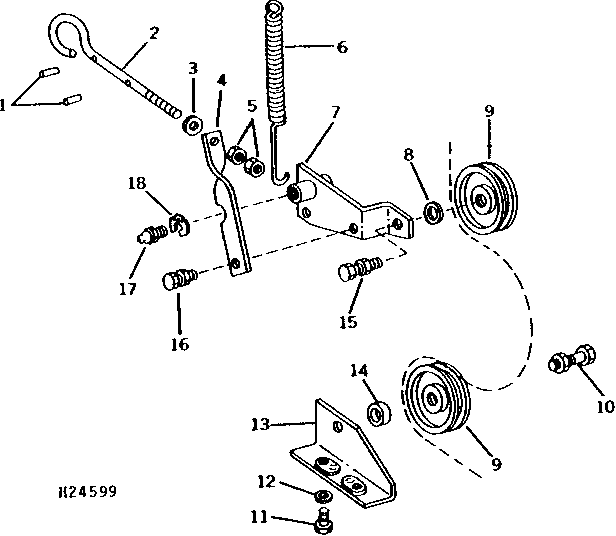

ROTARY SCREEN DRIVE BELT TIGHTENER AND IDLER (RETRO-FIT COOLING SYSTEM) ( - 101300)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	34H212	2	SPRING PIN	5/64" X 5/8"
2	H87293	1	Wire	-
3	24H1287	1	Washer	9/32" X 5/8" X 0.065"
4	H87294	1	Arm	-
5	14H786	2	Nut	1/4"
6	H86280	1	Spring	-
7	AH88590	1	Arm	-
8	24H1305	1	Washer	13/32" X 13/16" X 0.065"
9	AH87929	2	Pulley	78 MM (3-1/16") DIA.
10	19H1800	1	Cap Screw	3/8" X 1-1/2", (USE WITH N10215)
11	N10212	2	Self-Locking Screw	-
12	24H1136	2	Washer	11/32" X 11/16" X 0.065"
13	AH88592	1	Bracket	-
14	H76781	1	Washer	-
15	19H1732	1	Cap Screw	3/8" X 1-1/4", (USE WITH N10215)
16	N10212	1	Self-Locking Screw	(USE WITH N10213)
17	JD7842	1	Lubrication Fitting	1/4", STRAIGHT
18	H86839	1	Snap Ring	-

ROTARY SCREEN DRIVE BELT TIGHTENER AND IDLER (RETRO-FIT COOLING SYSTEM) ( - 101300)

Нет текстового описания
