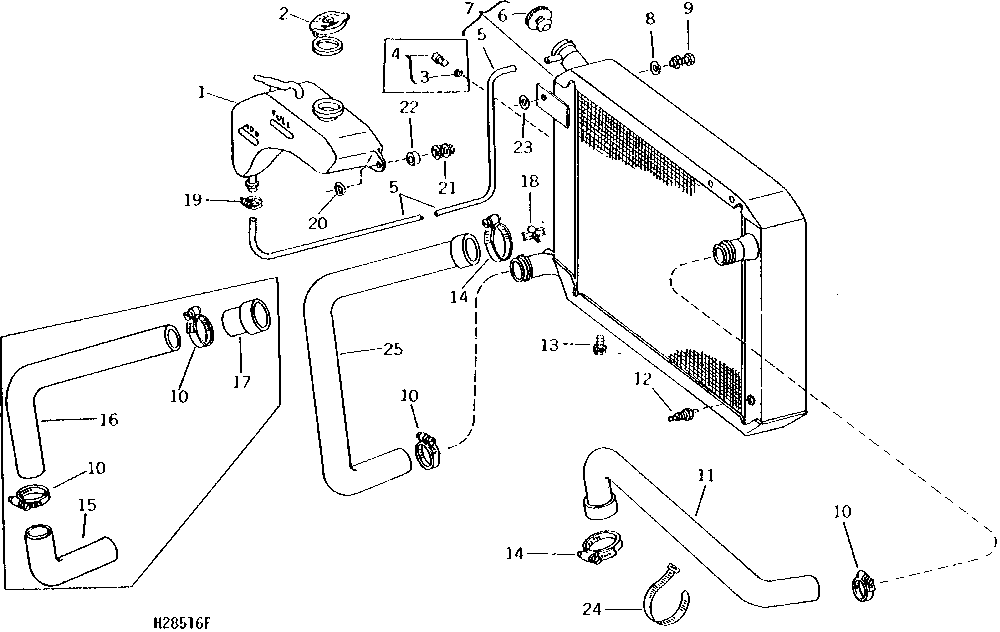

Radiator (W / O Air Conditioner) (151500 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT166459	1	Tank	(USE WITH N276736, N276742 AND 28H3428) (SUB FOR AH87560), OVERFLOW
2	H86401	1	Cap	-
3	R375R	1	O-Ring	-
4	AE41319	1	Gauge	(SUB FOR AH87790)
5	H86772	1	Hose	615 MM (24") LONG, OVERFLOW
6	AH87561	1	CAP	-
7	AH88817	1	Radiator	(SUB FOR AH87821)
8	24M7207	1	Washer	8.400 X 24 X 2 mm
9	19H1900	1	Cap Screw	5/16" X 3/4", (USE WITH N10213)
10	TY22470	1	Clamp	(SUB FOR AR21840)
11	H87279	1	Hose	UPPER
12	AH87737	1	Switch	-
13	N71292	3	SELF-LOCKING SCREW	-
14	AR21999	2	Hose Clamp	-
15	TY22428	1	Hose	(SUB FOR H86652) ELBOW
16	H86698	1	Tube	LOWER
17	R43582	1	Hose	(SUB FOR R43582), CUT TO LENGTH
18	AT13740	1	Drain Valve	-
19	TY22464	1	Clamp	(SUB FOR TY22464)
20	24H1136	2	Washer	11/32" X 11/16" X 0.065"
21	N10219	2	SELF-LOCKING SCREW	(USE WITH N10213)
22	H79784	2	Bushing	-
23	24H1311	1	Washer	13/32" X 1-1/4" X 0.220"
24	R76477	1	Tie Band	(SUB FOR R45440)
25	H93310	1	Hose	LOWER
