Открытый узел

PRIMARY COUNTERSHAFT CYLINDER DRIVE SHEAVES

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H75549	1	Screw	PILOT
2	AT23189	1	Ball Bearing	(SUB FOR JD9399)
3	P46437	1	SNAP RING	-
4	AH75113	1	Drive Sprocket	12 TEETH
4	AH90514	1	Drive Sprocket	28 TEETH
5	AH80732	1	Anchor	(SUB FOR AH75298)
6	AH86881	1	Strap	(SUB FOR H75343)
7	24H1305	2	Washer	13/32" X 13/16" X 0.065"
8	19H2284	2	Cap Screw	3/8" X 7/8", (USE WITH 14H812)
9	31415	2	Snap Ring	-
10	19H2563	2	Cap Screw	7/16" X 1-3/4"
11	JD9241	1	Ball Bearing	-
12	H75701	1	Cradle	-
13	H75702	1	Bushing	-
14	H83761	1	Screw	(SUB FOR H75551)
16	JD7797	1	Lubrication Fitting	STRAIGHT, 1/4"
17	H75693	2	Bushing	-
19	H75692	2	Pin Fastener	-
20	H75691	2	Bushing	-
20	H84365	2	Bushing	-
21	AH84845	1	Pulley	(MARKED H75008) (SUB FOR AH78076)
22	19H1924	2	Cap Screw	7/16" X 3/4"
23	24H1325	2	Washer	15/32" X 59/64" X 0.065"
24	JD7788	1	Lubrication Fitting	45°, 1/4"
25	AT25329	1	SEAL	(SUB FOR AN85023)
26	Z9250H	1	Snap Ring	-
27	H75700	1	Washer	-
28	P42273	1	Snap Ring	-
29	22H1006	1	SET SCREW	5/16" X 7/8"
30	14H611	1	Nut	5/16"
31	H114618	1	Spacer	-
15A	JD9396	1	Ball Bearing	-
15B	JD9450	1	Ball Bearing	-
18A	AH75292	1	Pulley	(MARKED H75006) (SUB AH84885)
18B	AH84885	1	Pulley	FIXED, WITH BUSHINGS, 356 MM (14") DIA., (MARKED H84417)

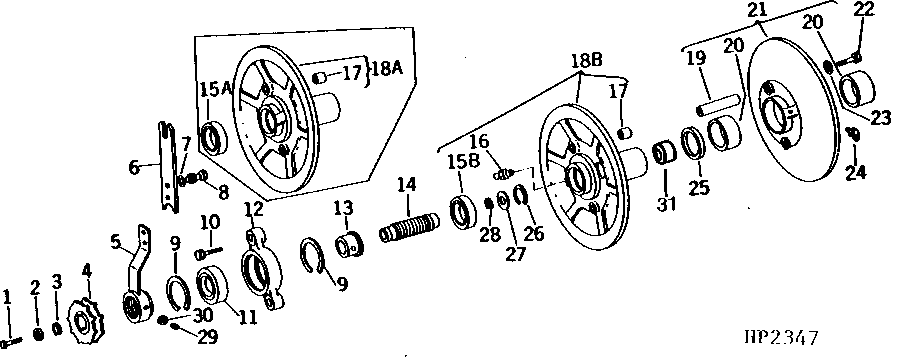

PRIMARY COUNTERSHAFT CYLINDER DRIVE SHEAVES
