OPERATOR'S PLATFORM SEAT SUPPORTS ( - 201250)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24H1305	2	Washer	13/32" X 13/16" X 0.065"
2	AH79167	1	Support	REAR
3	AH79163	1	Rail	-
3	AH84357	1	Rail	R.H.
4	28316	4	Spring Locking Pin	-
5	H77897	1	Connector	-
5	H99258	1	Pin Fastener	-
6	H83055	1	Knob	(SUB FOR H77907)
7	AH79164	1	Rail	-
7	AH84358	1	Rail	L.H.
7	AH79266	1	Rail	-
8	AH79166	1	Support	FRONT
9	11M7081	8	Cotter Pin	2.500 X 20 mm
10	19H1936	2	Cap Screw	3/8" X 3/4"
11	AH79169	1	Support	L.H. SEAT
12	AH79168	1	Support	R.H. SEAT
13	19H1731	2	Cap Screw	3/8" X 1", (USE WITH 14H812)
14	24H1682	4	Washer	13/32" X 7/8" X 0.120"
15	H114637	2	Spring	-

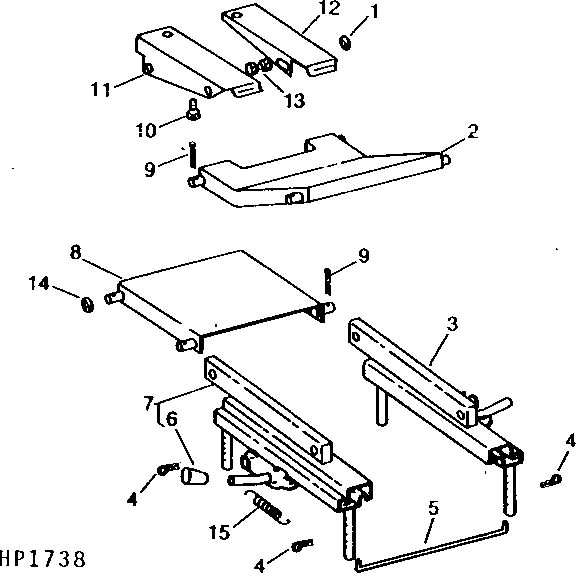

OPERATOR'S PLATFORM SEAT SUPPORTS ( - 201250)
