Открытый узел

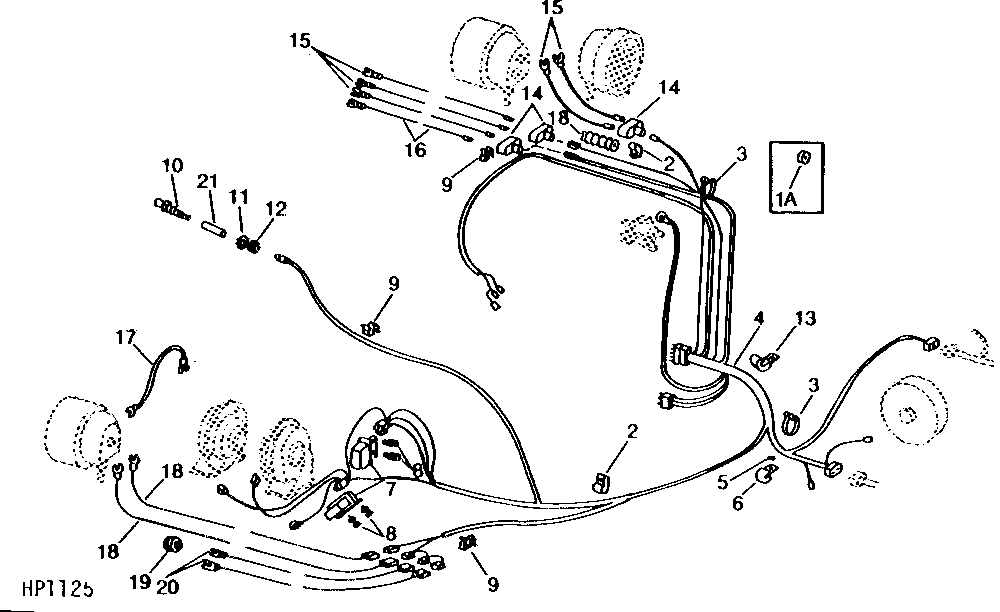

MIDDLE WIRING HARNESS (201251 - )

MIDDLE WIRING HARNESS (201251 - )

MIDDLE WIRING HARNESS (201251 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

MIDDLE WIRING HARNESS (201251 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	AH89557	5	Clip	-
3	H77698	9	Tie Band	(SUB FOR M66044), SELF-LOCKING
4	AH109779	1	Wiring Harness	(USE WITH R65597, TY16076, T28583 AND U46662) (SUB FOR AH90795 OR AH103389)
5	24H1338	2	Washer	33/64" X 7/8" X 0.048"
6	T32231	2	Clamp	CUSHIONED
7	AH62341	2	RELAY	-
8	19H1227	4	Cap Screw	1/4" X 1/2", (USE WITH 14H786)
9	H64612	6	Clip	-
10	AT25437	1	SWITCH	(PARKING BRAKE)
11	12H334	1	Lock Washer	5/16"
12	14H611	1	Nut	5/16"
13	AH90990	2	Clip	CUSHIONED
14	AM531T	3	ELECTRICAL CONNECTOR ASSY	-
15	-	5	Part 16	305 MM (12"), LONG (MAKE FROM R32007, R32016 AND R32006 IN AR30963 WIRING KIT)
16	-	1	Part 17	1016 MM (40"), LONG (MAKE FROM R32007 AND (2) R32016 IN AR30963 WIRING KIT)
17	-	1	Part 18	305 MM (12"), LONG (MAKE FROM R32007 AND (2) R32016 IN AR30963 WIRING KIT)
18	-	2	Part 19	1778 MM (70"), LONG (MAKE FROM R32007, R32016 AND R32026 IN AR30963 WIRING KIT)
19	H79481	1	Grommet	-
20	-	2	Part 21	610 MM (24"), (KIT T28583 AND U46662), LONG (MAKE FROM R32007 AND R32016 IN AR30963 WIRING KIT; T28583 AND U46662)
21	H88915	1	Boot	-
99	H88857	1	CONDUIT	-
1A	P45476	1	Grommet	-
1B	-	1	Part 2	304 MM (12"), LONG (CUT TO 3" LENGTH) (CUT FROM H88857)
