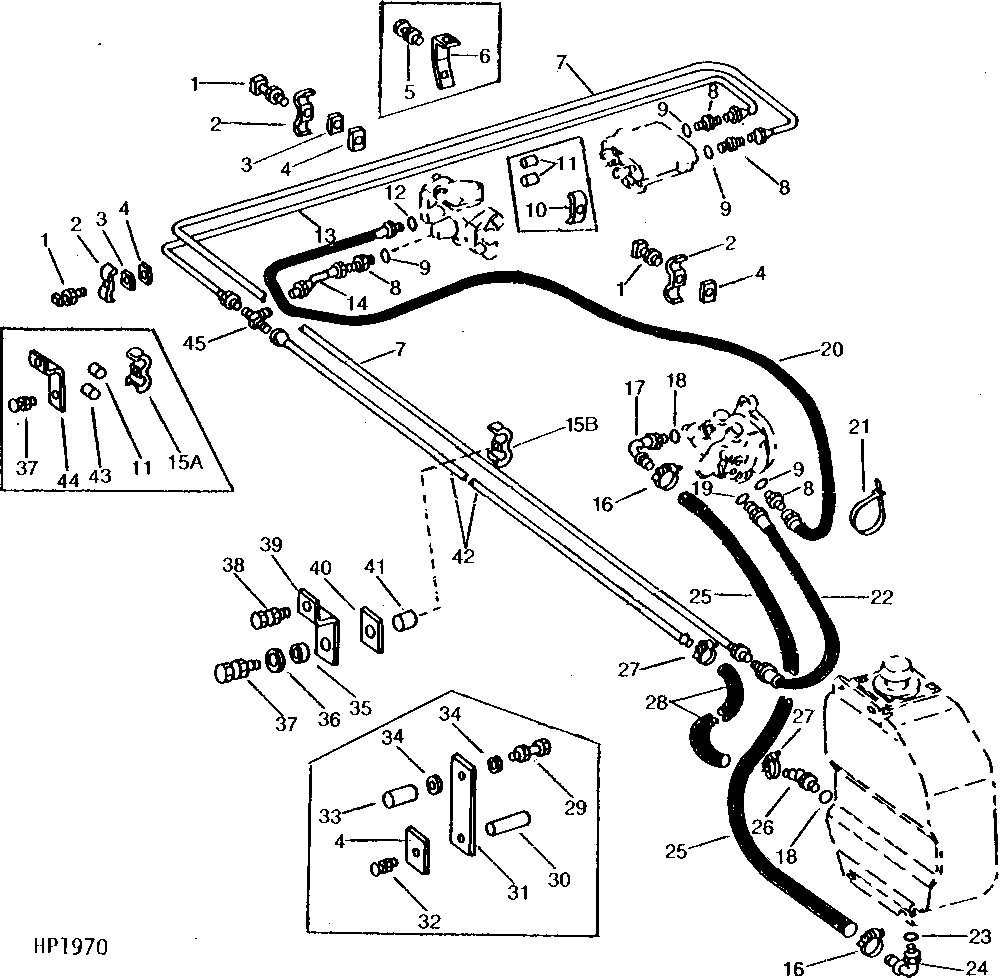

MAIN HYDRAULIC PUMP OIL LINES ( - 201250)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	08H4416	3	Bolt	5/16" X 1", (USE WITH 14H785)
2	AH91299	3	Clamp	(SUB FOR AH83847)
3	AH139151	3	Kit	(SUB FOR H83769 OR H96857)
4	H83371	4	Strap	-
4	H83371	3	Strap	-
5	03H1505	2	Bolt	5/16" X 1-3/4", (USE WITH 14H785)
6	H78587	1	Bracket	FRONT
7	AH75450	1	Line	PRESSURE, FRONT
8	R27237	4	Fitting	1/2", STRAIGHT
9	R26375	4	O-Ring	-
10	H78588	1	Clamp	-
11	H22979	3	Bushing	RUBBER
12	R26448	1	O-Ring	-
13	AH75454	1	Oil Tube	RETURN, FRONT
14	AH75452	1	Line	RETURN, STEERING
16	TY22467	2	Clamp	(SUB FOR AR21839)
17	AH75157	1	Fitting	90°
18	U12547	2	O-Ring	-
19	R26906	1	O-Ring	-
20	AH78292	1	Hydraulic Hose	10 MM X 1524 MM (3/8" I.D. X 60") LONG, PRESSURE, STEERING
21	H77698	1	Tie Band	-
22	AH75498	1	Hydraulic Hose	10 MM X 610 MM (3/8" I.D. X 24") LONG, PRESSURE
23	R29936	1	O-Ring	-
24	AH75156	1	Fitting	90°
25	H78684	1	Hydraulic Hose	10 MM X 787 MM (3/4" I.D. X 31") LONG, SUCTION
26	AH75161	1	Fitting	45°
27	TY22465	2	Hose Clamp	(SUB FOR AR21837)
28	TY22564	1	Bulk Hose	16 MM X 584 MM (5/8" I.D. X 23") LONG, RETURN (SUB FOR H78685 OR TY22453)
29	19H1944	1	Cap Screw	3/8" X 2-3/4", (USE WITH 14H812)
30	28H1688	1	Bushing	0.364" X 0.540" X 11/16", 1/4" X 11/16"
31	H83768	1	Strap	-
32	03H1505	1	Bolt	5/16" X 1-3/4", (USE WITH 14H785)
33	M82949	1	Spacer	3/8" X 1-1/4"
34	24H1307	2	Washer	13/32" X 1" X 1/16"
35	M65464	1	Grommet	(SUB FOR P48420 OR H91811)
36	24H1822	1	Washer	11/32" X 7/8" X 1/16"
37	19H1906	1	Cap Screw	5/16" X 1-1/2", (USE WITH 14H785)
38	19H3483	1	Cap Screw	3/8" X 1-1/8", (USE WITH 14H812)
39	H87782	1	Bracket	-
40	H87783	1	Strap	-
41	28H1903	1	Bushing	0.364" X 0.540" X 3/4"
42	AH75462	1	Line	RETURN, REAR
43	H22962	1	BUSHING	RUBBER
44	H78586	1	Bracket	REAR
45	H75415	1	Tee Fitting	-
15A	H10372	1	Clamp	-
15B	H141706	1	Clamp	(SUB FOR AH83843)

MAIN HYDRAULIC PUMP OIL LINES ( - 201250)

Нет текстового описания
